在CAD中为什么直径标注只有一个箭头

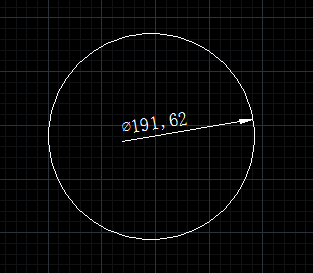

在CAD中标注直径，，，，，，，当标注尺寸在圆内部显示时，，，，，，，为何不是显示的是双箭头（尺寸线恰恰是直径），，，，，，，而是尺寸线恰恰是半径的单箭头，，，，，，，如下图所示。。。。。。。

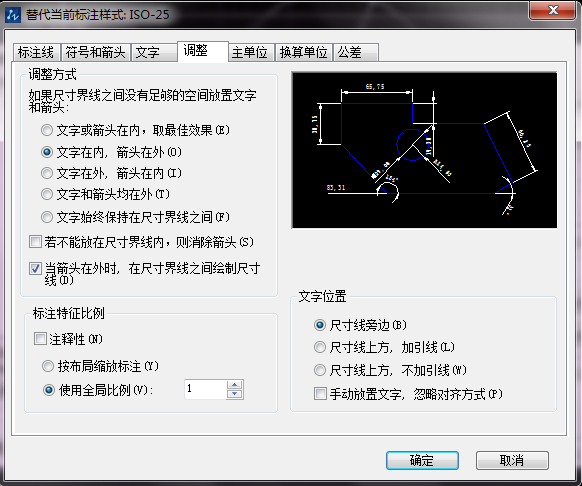

翻开标注样式对话框，，，，，，，单击“修改”，，，，，，，选择“调解”选项卡，，，，，，，选择调解方法为“文字在内，，，，，，，箭头在外”。。。。。。。
修改之后，，，，，，，直径标注显示为双箭头，，，，，，，尺寸线恰恰是直径。。。。。。。
