怎么用CAD绘制双人床
平时在用CAD做设计的时间，，，，，，想绘制一张床可是无从入手？？？？？中望CAD为各人带来绘制双人床的教程。 。。。。。。

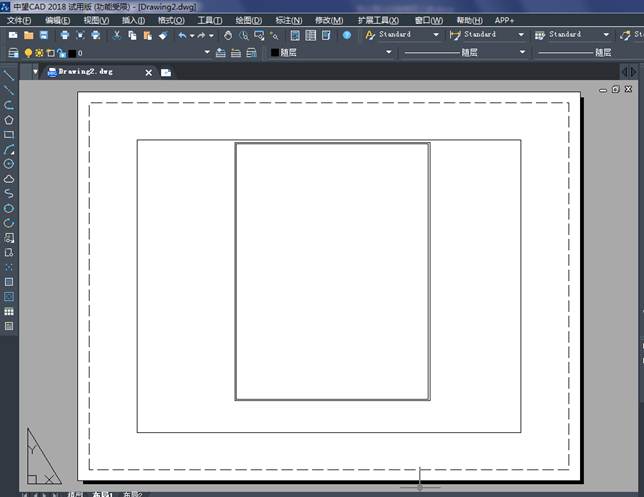

1、在CAD中输入快捷键REC，，，，，，凭证系统提醒先选取一个点之后，，，，，，输入@1500,2008，，，，，，绘制一个1500*2008的直角矩形，，，，，，然后输入O下令举行向内偏移10个单位，，，，，，如图所示。 。。。。。。

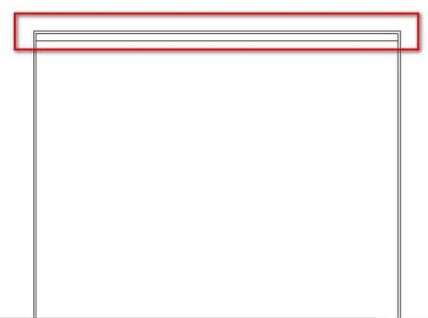

2、输入REC，，，，，，在适才所画的直角矩形的左上角作为第一点，，，，，，然后输入（1480，，，，，，-30），，，，，，画出一个小的直角矩形，，，，，，如图所示。 。。。。。。
3、继续输入REC，，，，，，凭证提醒“指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]”选择F，，，，，，设置圆角的半径为50个单位，，，，，，回一个580*260的圆角矩形。 。。。。。。

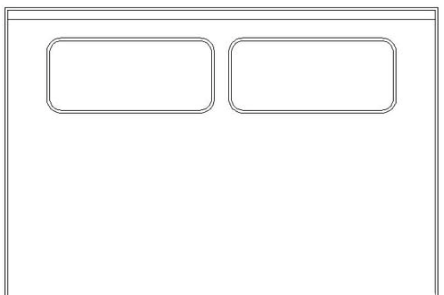

4、接下来一步就是做出枕头的样子，，，，，， 我们把适才第三步所画的圆角矩形选中然后按下快捷键O举行偏移，，，，，，向内偏移10个单位，，，，，，这样就可以画出枕头的样子。 。。。。。。
5、输入M移动下令，，，，，，将枕头移动到床内，，，，，，离左边110个单位，，，，，，里上面150个单位，，，，，，然后复制另一个枕头到右边，，，，，，距离相同，，，，，，如图所示。 。。。。。。
6、选择床轮廓的内矩形，，，，，，然后输入x举行剖析，，，，，，选中右边的线条输入O举行偏移先偏移300，，，，，，然后选中偏移的线在偏移30，，，，，，接着在往左偏移30，，，，，，然后相同的下面的线也是偏移300,30,30，，，，，，如图所示。 。。。。。。
7、输入SPL画出三天曲线，，，，，，效果如图所示

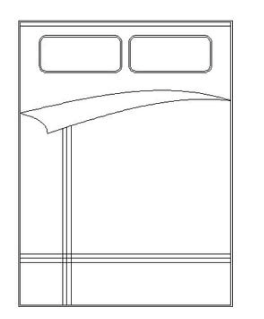

8、输入TR快捷键，，，，，，举行修剪，，，，，，修剪的效果如图所示
9、再输入REC绘制一个500*500的直角矩形，，，，，，然后向内偏移三次，，，，，，划分是10,128,72，，，，，，然后翻开正交模式，，，，，，输入L下令，，，，，，在小矩形的中心出画两条直线。 。。。。。。

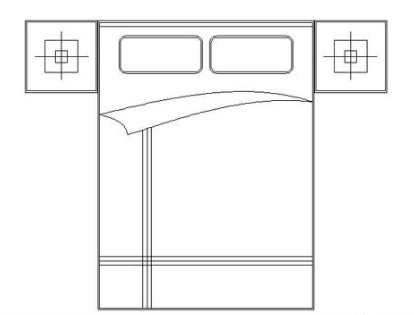

10、将适才所画的床头柜移动到床的旁边，，，，，，然后在镜像复制另一个就可以了，，，，，，如图所示，，，，，，到这里为止23411永利双人床所有画完了。 。。。。。。
