用CAD怎么画汽车的偏向盘
cad中想要绘制一个汽车的偏向盘的平面图，，，，，，，，该怎么绘制呢？？？？？ ？ ？请看下文详细先容 。。。。 。。

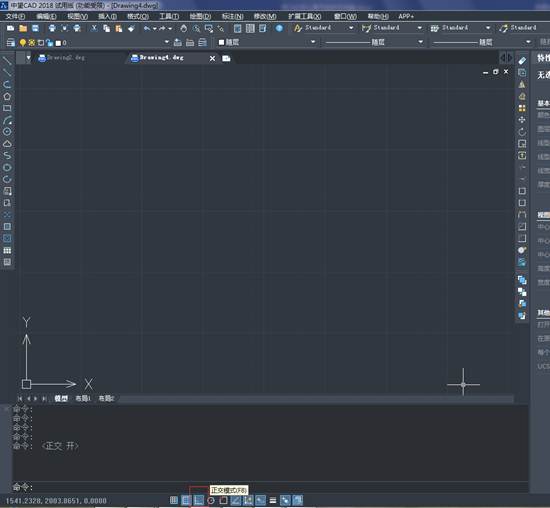

1、绘制辅助线，，，，，，，，确定偏向盘绘制的位置基点 。。。。 。。详细操作为按下F8启动”正交模式“（这个在CAD下方的状态栏中可以看到，，，，，，，，也可以直接点击进入正交模式）——在下令行输入“l”或者“pl”执行直线下令，，，，，，，，也可以从工具栏中选择“直线”下令——绘制两条正交的直线 。。。。 。�？？？？？ ？ ？梢缘鹘庹饬教踔毕呶橄� 。。。。 。。要领是选中直线后，，，，，，，，点击工具栏中的”线型控制“选择合适的虚线 。。。。 。。若是在”线型控制“下没有合适的虚线就需要加载线型 。。。。 。。详细为选择上述下拉菜单中的“其他...”——弹出线型治理器的对话框——“加载”选择合适的线型，，，，，，，，“确定”——之后就可以在“线型控制”的下拉菜单中找到你已经加载过的线型了 。。。。 。。

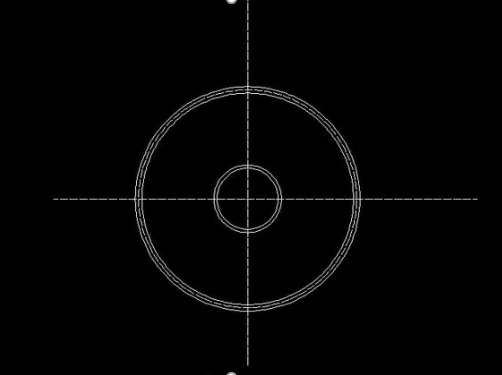

2、以合适的巨细画圆 。。。。 。。下令为"C" 。。。。 。。然后将画的圆举行偏移，，，，，，，，下令为“o” 。。。。 。。详细“c”——选择辅助线交点为圆心——50为半径，，，，，，，，空格，，，，，，，，画圆乐成——“o”——依据提醒偏移距离输入6——选择上面画的圆为偏移下令的工具，，，，，，，，空格 。。。。 。。完成第一次偏移 。。。。 。。依样画葫芦设置偏移距离为150，，，，，，，，举行第二次偏移 。。。。 。。之后再以该圆为内边6为偏移距离举行第三，，，，，，，，第四次的偏移 。。。。 。。最后和第一步一样的将倒数第二个圈酿成虚线 。。。。 。。

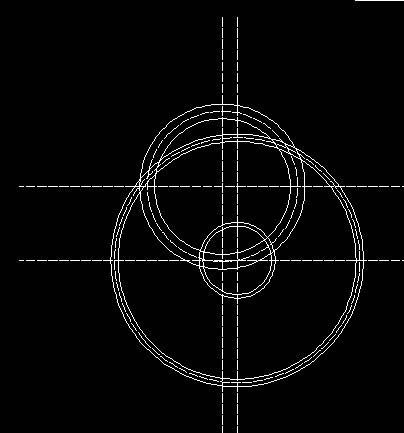

3、将辅助线向上向左偏移一定的距离 。。。。 。。以偏移后的新的交点为圆心画圆 。。。。 。。令该圆恰恰经由第一步基线交点 。。。。 。。详细“c”——选择圆心——手动捕获基线的圆心，，，，，，，，空格（或者回车 。。。。 。。），，，，，，，，ok完成 。。。。 。。将该圆向左向右划分偏移10单位 。。。。 。。改中心谁人圆线型为虚线 。。。。 。。

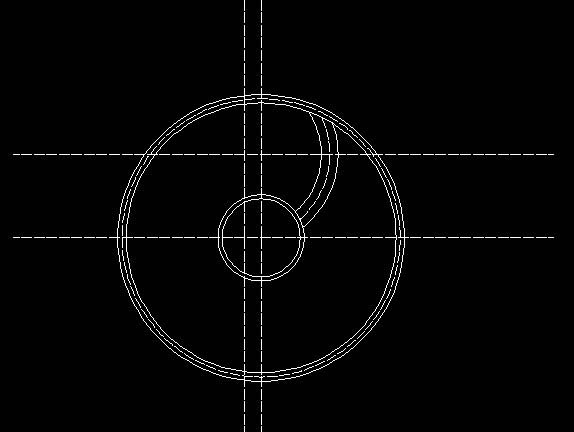

4、修剪 。。。。 。。下令为“tr”——提醒“选择工具”，，，，，，，，这个工具指的是修剪边，，，，，，，，而不是被修剪的图形（这点当注重� 。。。。 。。≡�，，，，，，，，最内的两个圆为修剪边——鼠标右键单击或者空格（在CAD中默认右键是确定的意思）——选择需要被剪切掉的部分 。。。。 。。

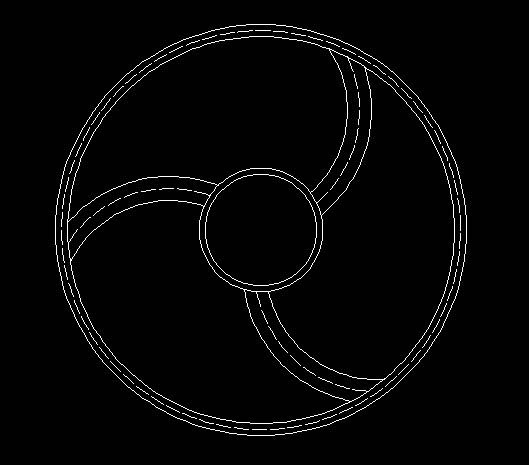

5、执行阵列下令 。。。。 。。“ar”——弹出阵列对话框——中心点选择第一步中的圆心——工具选择第四步剪切后剩余的圆弧——项目总数为3,填充角度为360——确定 。。。。 。。之后删除多余的辅助线 。。。。 。。
