CAD画深沟球轴承技巧
我们怎样使用中望CAD画深沟球呢？ ？ ？？？？？？接下来给各人先容一种技巧，，，，，，，办法如下：
1、翻开CAD，，，，，，，双击或者右键选择翻开，，，，，，，并设置好相关的图层。。。。。
2、绘制圆角为1、长度为95、宽度为25的矩形，，，，，，，并剖析。。。。。偏置上方线条划分为8、17、25，，，，，，，并将下面的偏置线条圆倒角，，，，，，，半径为1。。。。。

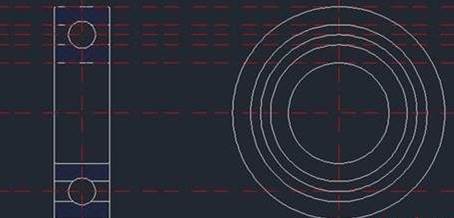

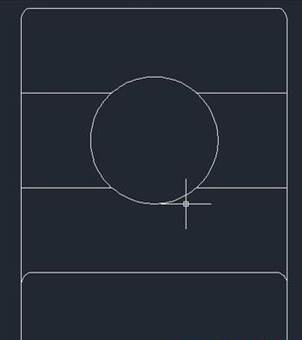

3、绘制一个半径为6的圆在两条偏置线的中心位置，，，，，，，并修剪多余的线条。。。。。如下图所示。。。。。
4、做出镜像上述的线条和圆，，，，，，，并填充图案。。。。。如下图所示。。。。。

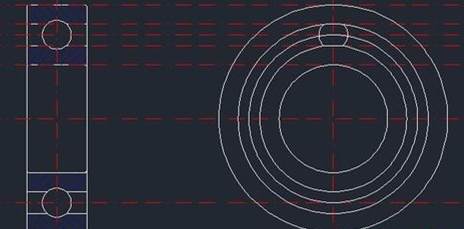

5、绘制辅助线和相关的同心圆，，，，，，，如下图所示。。。。。
6、绘制滚珠，，，，，，，半径为6，，，，，，，并修剪多余的线条。。。。。如下图。。。。。

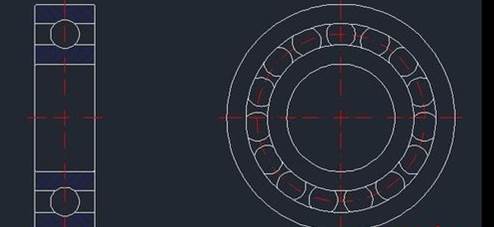

7、环形阵列滚珠，，，，，，，并且修改图层特征，，，，，，，即将实线转化为中心线。。。。。如下图所示。。。。。

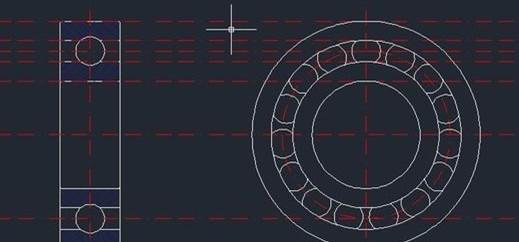

8、最后，，，，，，，修剪多余的线条，，，，，，，完成球轴承。。。。。如下图所示。。。。。
