CAD绘制钢钉的画法
怎样在CAD中绘制一颗逼真的钉子呢， ，，，，，，下面是绘制的详细教程。。 。。。。。

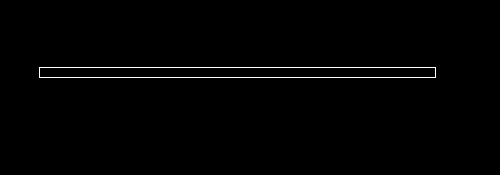

1、转主视图， ，，，，，，画长90， ，，，，，，高2.4的矩形

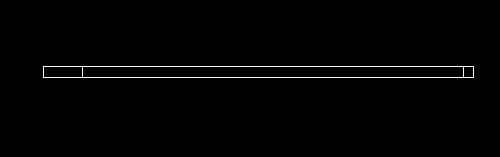

2、将矩形剖析， ，，，，，，一侧短边向内偏移2， ，，，，，，一侧短边向内偏移8

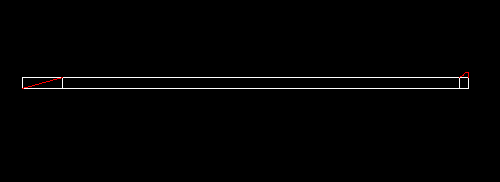

3、沿矩形画如下图的线条

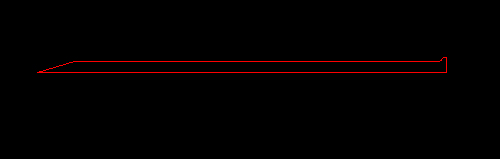

4、修剪、删除多余线条， ，，，，，，并面域图形

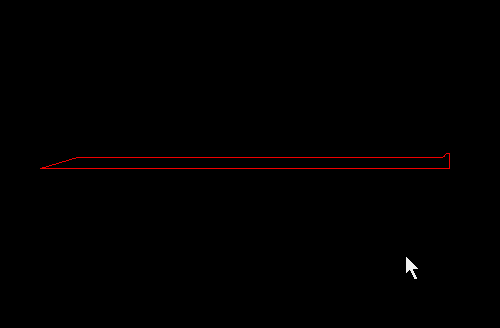

5、沿下边直线旋转图形， ，，，，，，并转西南等测轴视图

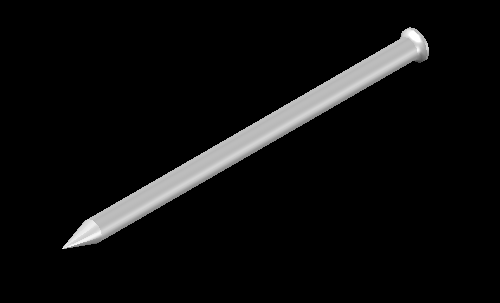

6、先将图层颜色改成白色， ，，，，，，再转真实视觉样式
以上就是绘制一颗逼真钉子的要领了， ，，，，，，有兴趣的朋侪都可以下手试试！
