怎么用CAD绘制洗衣机的实例教程
怎样使用CAD绘制出洗衣机的样式呢？？？？？？？？绘制洗衣机着实包括了许多CAD的基础操作知识。。。。。。首选通过矩形、偏移等下令绘制洗衣机的外轮廓，，， ，，，再通过圆和移动等下令绘制滚筒式洗衣机的外观轮廊，，， ，，，然后通过矩形、圆等下令绘制洗衣机的控制面板等
详细办法如下：

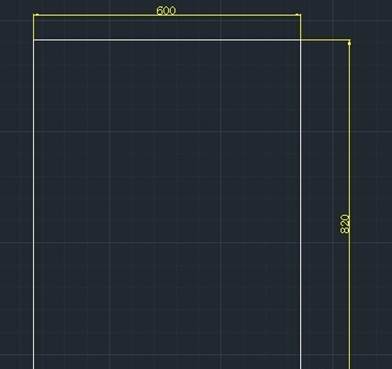

1、启动中望CAD,执行矩形下令，，， ，，，绘制一个600X820mm的直角矩形。。。。。。

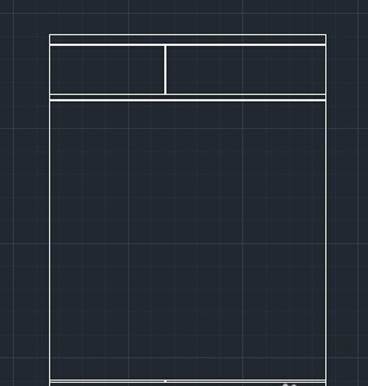

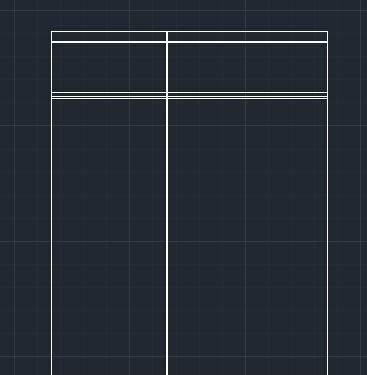

2、执行剖析下令（X），，， ，，，对矩形工具举行剖析操作；；；；；； 再执行“偏移”下令，，， ，，，将上方的横线依次向下偏移25mm、3mm、107mm、10mm、3mm、609mm、3mm;再将左侧竖线依次向右偏移250mm和3mm的距离。。。。。。
3、执行“修剪”下令，，， ，，，将偏移出来的多余竖线工具举行修剪。。。。。。

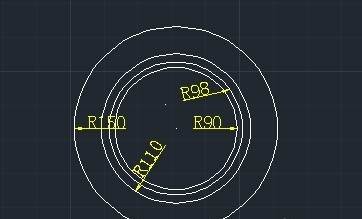

4、执行圆下令，，， ，，，依次绘制半径为90mm,98mm,110mm,150mm的同心圆。。。。。。

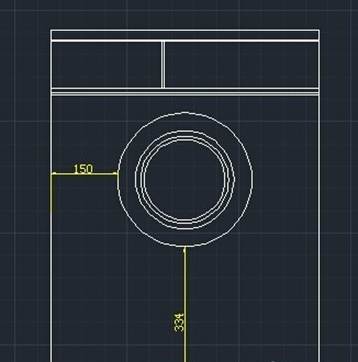

5、执行“移动”下令（M），，， ，，，将绘制的同心圆工具移动到洗衣机轮廊内部。。。。。。

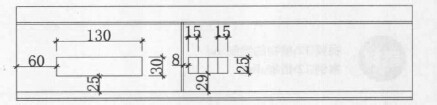

6、执行“矩形”下令和“移动”下令，，， ，，，在洗衣机左上方位置绘制出如图所示图形，，， ，，，从而完成洗衣机开关按钮。。。。。。

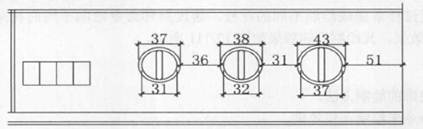

7、执行“圆”下令，，， ，，，偏移下令和直线下令等，，， ，，，在洗衣机右上方的位置绘制如图所示图形。。。。。。

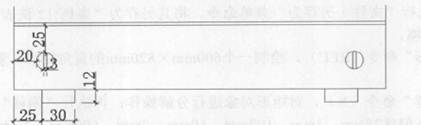

8、执行圆下令、偏移下令和直线下令等，，， ，，，在洗衣机下方的位置绘制出如图所示图形。。。。。。

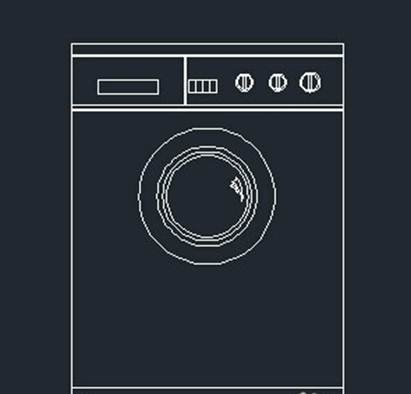

9、最后执行“样条曲线”下令（spl）,绘制三条样条曲线，，， ，，，并通过调解样条曲线点的位置，，， ，，，绘制出图所示的二个图形，，， ，，，并执行“移动”下令（M），，， ，，，将样条曲线绘制的图形移动到同心圆中合适的位置。。。。。。至此，，， ，，，绘制完成。。。。。。
以上就是CAD绘制洗衣机的详细办法，，， ，，，有需要的朋侪可以赶忙下手操作一下。。。。。。
