用CAD三维建模篮球
怎样使用CAD绘制出三维的篮球，，，，，，，，详细要领如下：
1.翻开CAD，，，，，，，，layer下令（快捷键la）翻开图层对话框，，，，，，，，新建两个图层sphere和spline ，，，，，，，，并划分设置颜色为橙色(255,127,0)和蓝色(0,0,255)，，，，，，，，关闭退出。。。 。。。 。。

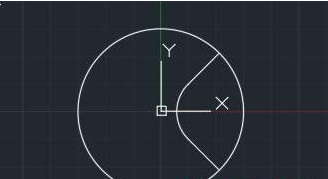

2.circle下令（快捷键c）画圆，，，，，，，，圆心为原点（0,0），，，，，，，，半径为150mm（以下省略单位），，，，，，，，zoom下令（快捷键z）后选择A，，，，，，，，缩放至全屏；；；；；
line下令（快捷键l）画两条直线段，，，，，，，，毗连圆的四个象限点；；；；；
rotate下令（快捷键ro）对两条线段旋转-45度；；；；；
fillet下令（快捷键f）对两条线段倒圆角，，，，，，，，倒角半径70。。。 。。。 。。

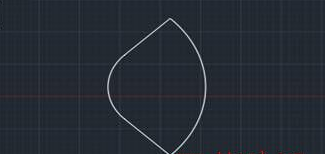

copy下令（快捷键co）对整个图形复制到旁边，，，，，，，，并用trim下令（快捷键tr）修剪掉泰半圆，，，，，，，，然后region下令（快捷键reg）举行面域。。。 。。。 。。
3.回到原来图形上，，，，，，，，mirror下令（快捷键mi）对曲线和两条直线段沿Y轴镜像；；；；；
line下令（快捷键l）沿画一条直线段，，，，，，，，毗连圆的两个象限点；；；；；

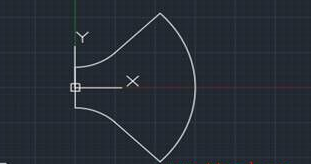

trim下令（快捷键tr）修剪，，，，，，，，rotate下令（快捷键ro）旋转-45度，，，，，，，，然后region下令（快捷键reg）举行面域，，，，，，，，完成后如下图。。。 。。。 。。

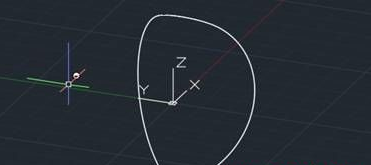

4.move下令（快捷键m）移动另一个面域图形至长圆弧边重合；；；；；
选择“可视化”选项卡——视图面板——西南等轴测（以便后面更直观的拉伸）；；；；；
extrude下令（快捷键ext）对移动后的面域向上拉伸150，，，，，，，，对另一面域向下拉伸150；；；；；
sphere下令（快捷键sph）以原点的中心画半径150球体；；；；；
slice下令（快捷键sl）以原点(0,0,0)上XY平面剖切球体（保存两个面）；；；；；
intersect下令（快捷键in）对原点(0,0,0)上XY平面上两个实体相交，，，，，，，，然后对原点(0,0,0)上XY平面下两个实体相交；；；；；

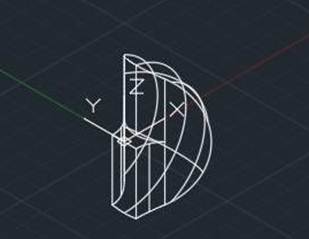

union下令（快捷键uni）对两个实体合并；；；；；完成后如下图：
5.explode下令（快捷键expl）所有门解两次；；；；；
分按住shift键和鼠标中键移动鼠标调解视图后，，，，，，，， erase下令（快捷键e）删除多余部分线条后，，，，，，，，如图所示：
6.circle下令（快捷键c）在旁边画小圆，，，，，，，，圆心为鼠标恣意点�。。。 。。。 。。�，，，，，，，半径为3；；；；；
copy下令（快捷键co）复制6个左右到旁边；；；；；
sweep下令（快捷键sw）选小圆为工具，，，，，，，，选A选Y笔直于路径的扫掠工具，，，，，，，，划分以五段线条为路径扫掠；；；；；
union下令（快捷键uni）对扫掠后的实体合并；；；；；

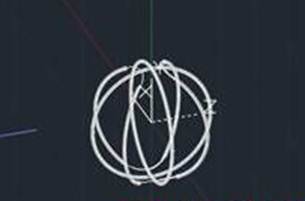

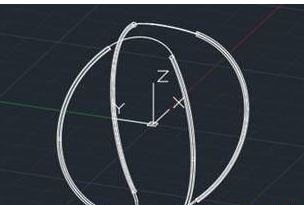

mirror3d下令（快捷键mirror3）以原点(0,0,0)上YZ平面三维镜像，，，，，，，，union下令（快捷键uni）实体合并，，，，，，，，完成后如图：
7.选择“可视化”选项卡——坐标面板——沿X轴旋转坐标90度，，，，，，，， circle下令（快捷键c）以原点（0,0）为圆心150为半径画圆，，，，，，，，沿Y轴旋转坐标90度，，，，，，，， circle下令（快捷键c）以原点（0,0）为圆心150为半径画圆；；；；；
sweep下令（快捷键sw）选适才的小圆为工具，，，，，，，，选A选Y笔直于路径的扫掠工具，，，，，，，，划分两圆为路径扫掠；；；；；
union下令（快捷键uni）实体合并，，，，，，，，完成后如图：
8.sphere下令（快捷键sph）以原点的中心画半径150球体；；；；；
subtract下令（快捷键su）实体差集，，，，，，，，先选球体确定再选线条确定（先选摘要保存的部分再选摘要去掉的部分）；；；；；
explode下令（快捷键expl）实体剖析；；；；；
选择球体的每片（不选择线条实体）并合并后设为sphere层，，，，，，，，关闭sphere层；；；；；
全选实体线条并合并，，，，，，，，设为spline层，，，，，，，，关闭spline层；；；；；

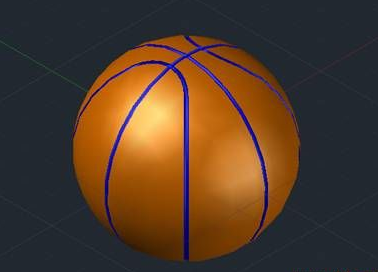

删除多余线或其它，，，，，，，，然后翻开sphere层和spline层。。。 。。。 。。至此所有完成，，，，，，，，如图：

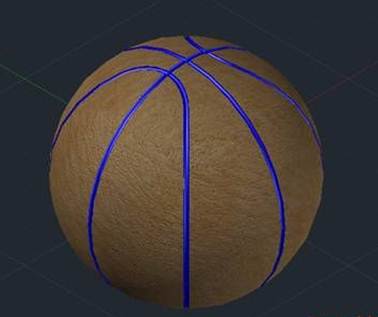

9.感受不真实，，，，，，，，就再贴上材质。。。 。。。 。。完成如图：
以上就是篮球的三维建模教程，，，，，，，，希望对各人有所资助！
