艺术环CAD建模教程
我们来看看漂亮的艺术环是怎么绘制出来的。。。。。艺术环是一种漂亮的空间结构，，，， ，， ，在用CAD建模时感受有点重大，，，， ，， ，看看以下要领怎样：
详细办法：

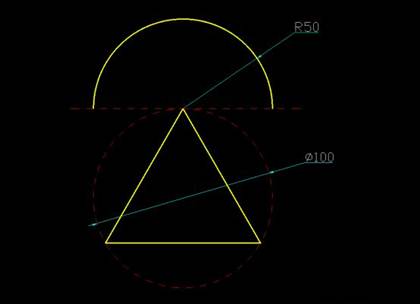

1、凭证下面的图纸在俯视图中绘制出来二维线图。。。。。
2、转向西南视图，，，， ，， ，3R (旋转) 凭证图中的位置和旋转轴 旋转45°。。。。。
3、旋转完之后，，，， ，， ，在俯视图中举行 AR（阵列） 阵列3个。。。。。

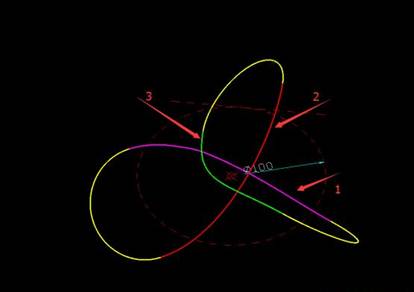

4、绘制空间的过渡曲线，，，， ，， ，运用到的是图中的光顺曲线，，，， ，， ，选择图中方框的两个位置举行过渡。。。。。
同理绘制出三条过渡曲线
5、最先绘制出一个扫掠的截面（截面只管小尺寸大了容易自交），，，， ，， ，本节以七色花为例子，，，， ，， ，同时删除所有的辅助线，，，， ，， ，把七色花面域或者合并成一条多段线。。。。。

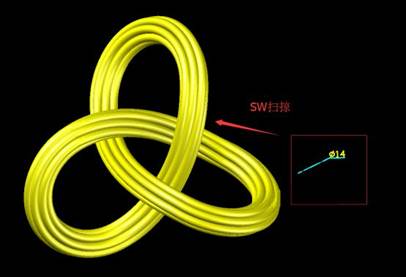

6、SW(扫掠)
23411永利异形体基本做完了。。。。。接下来再美化一下。。。。。
7、不锈钢渲染一下,重新上个色：
上色完后再用不锈钢渲染一下：
哇，，，， ，， ，完成后的艺术环是不是很惊艳呢 ？？？ ？ ？？？？
