CAD中建设角度标注下令（DIMANGULAR）的图文教程
建设角度标注。。。。。。
提要
丈量选定的几何工具或 3 个点之间的角度。。。。。。
提醒列表
将显示以下提醒：
选择圆弧
使用选定圆弧或多段线弧线段上的点作为三点角度标注的界说点。。。。。。圆弧的圆心是角度的极点。。。。。。圆弧端点成为尺寸界线的原点。。。。。。
在尺寸界线之间绘制一条圆弧作为尺寸线。。。。。。尺寸界线从角度端点绘制到尺寸线交点。。。。。。
选择圆
将选择点作为第一条尺寸界线的原点。。。。。。圆的圆心是角度的极点。。。。。。
第二个角度极点是第二条尺寸界线的原点，，，，，，，，且无需位于圆上。。。。。。

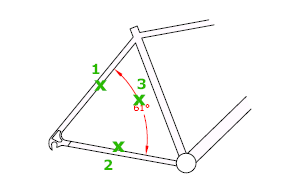

选择直线
使用两条直线或多段线线段界说角度。。。。。。
程序通过将每条直线作为角度的矢量，，，，，，，，将直线的交点作为角度极点来确定角度。。。。。。尺寸线跨越这两条直线之间的角度。。。。。。若是尺寸线与被标注的直线不相交，，，，，，，，将凭证需要添加尺寸界线，，，，，，，，以延伸一条或两条直线。。。。。。圆弧总是小于 180 度。。。。。。
指定三点
建设基于指定三点的标注。。。。。。
角度极点可以同时为一个角度端点。。。。。。若是需要尺寸界线，，，，，，，，那么角度端点可用作尺寸界线的原点。。。。。。
在尺寸界线之间绘制一条圆弧作为尺寸线。。。。。。尺寸界线从角度端点绘制到尺寸线交点。。。。。。
标注圆弧线位置
指定尺寸线的位置并确定绘制尺寸界线的偏向。。。。。。
多行文字
显示在位文字编辑器，，，，，，，，可用它来编辑标注文字。。。。。。要添加前缀或后缀，，，，，，，，请在天生的丈量值前后输入前缀或后缀。。。。。。用控制代码和 Unicode 字符串来输入特殊字符或符号。。。。。。请拜见“控制码和特殊字符”。。。。。。
目今标注样式决议天生的丈量值的外观。。。。。。
文字
在下令提醒下，，，，，，，，自界说标注文字。。。。。。天生的标注丈量值显示在尖括号中。。。。。。
要包括天生的丈量值，，，，，，，，请用尖括号 (< >) 体现天生的丈量值。。。。。。
标注文字特征在“新建标注样式”、“修改标注样式”和“替换标注样式”对话框的“文字”选项卡上举行设定。。。。。。
角度
修改标注文字的角度。。。。。。
象限
指定标注应锁定到的象限。。。。。。翻开象限行为后，，，，，，，，将标注文字安排在角度标注外时，，，，，，，，尺寸线会延伸凌驾尺寸界线。。。。。。
