怎样用CAD线性标注方法标注直径尺寸
在轴的零件图标注中，，，，，，，，往往需要用线性标注方法标注，，，，，，，，可是为了表达此零件是轴类零件，，，，，，，，一样平常标注都需要用线性标注要领标注直径尺寸。。。。。 。。。
在此类零件的标注，，，，，，，，一样平常可以用两种要领去标注：
1、先用线性标注方法标注尺寸，，，，，，，，然后修改标注尺寸在尺寸数字前加%%c（直径表达符号）
此要领是最笨也是最慢的要领，，，，，，，，输入ED下令，，，，，，，，选择需要修改的尺寸，，，，，，，，在<>前加%%c，，，，，，，，如图：
2、设置标注样式。。。。。 。。。建议接纳此要领
输入下令“d”弹出标注样式对话框，，，，，，，，新建，，，，，，，，输入新样式名，，，，，，，，用于“直径标注”，，，，，，，，继续

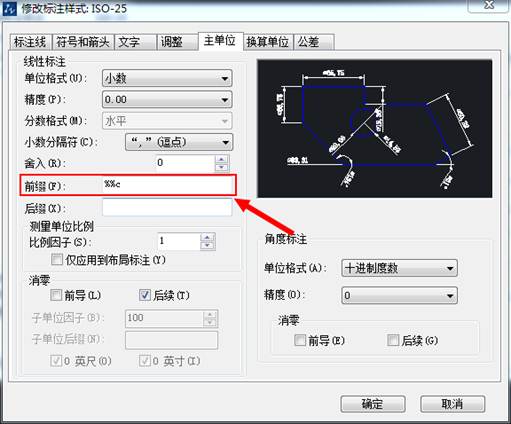

进入“主单位”对话框，，，，，，，，在前缀后输入%%c，，，，，，，，如图：

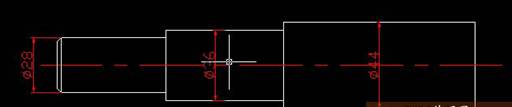

确定，，，，，，，，在点击线性标注，，，，，，，，此时尺寸前就会带有Φ,如图：
