CAD矩形阵列和环形阵列的使用要领
在CAD中阵列分两种，，，，，矩形阵列和环形阵列，，，，，下面给各人解说下阵两种阵列的使用要领
在屏幕右下方下令处输入AR，，，，，弹出阵列对话框，，，，，如图：
1、矩形阵列（以阵列一个圆为例）

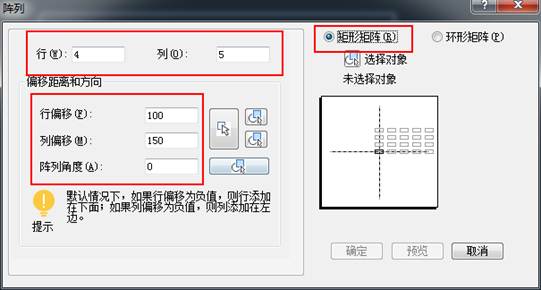

①点击下图中的“选择工具”，，，，，对话框暂时消逝，，，，，选取需要阵列的圆，，，，，空格，，，，，对话框又弹出
②划分输入需要阵列的行数和列数（上图中4行5列），，，，，行距和列距(上图中行距100，，，，，列距150)，，，，，阵列角度0
注：若是阵列的偏向差池，，，，，可以在行偏移和列偏移中输入负值以改变阵列偏向

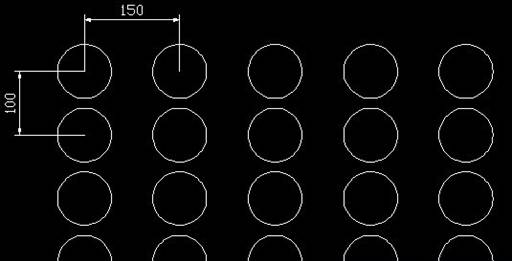

③预览，，，，，确定，，，，，效果出来，，，，，如图：
2、环形阵列（以阵列一个圆为例）
①点击下图中的“选择工具”，，，，，对话框暂时消逝，，，，，选取需要阵列的圆，，，，，空格，，，，，对话框又弹出

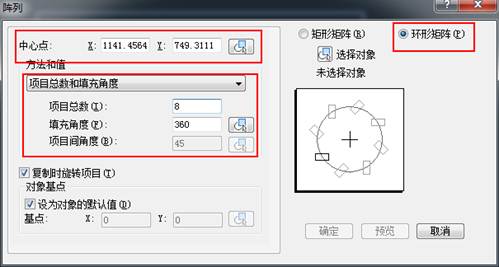

②划分输入阵列个数8，，，，，和阵列规模360°，，，，，选择阵列中心点，，，，，如上图

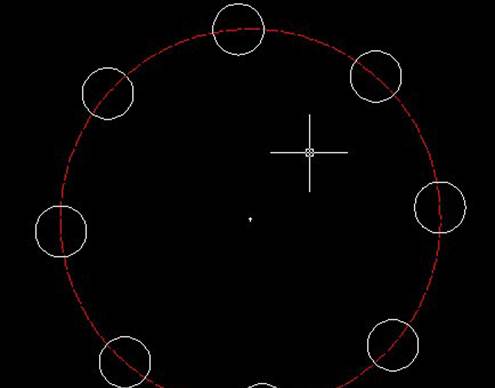

③预览，，，，，确定，，，，，效果出来，，，，，如图：
