CAD绘图训练以及详细办法

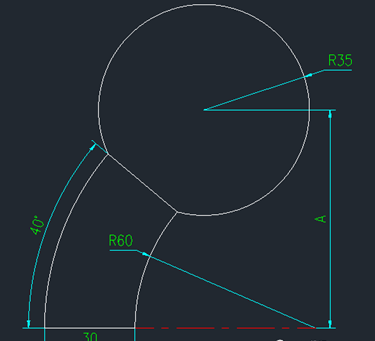

请使用CAD画出下图并丈量出图中A的值，，，， ， ，效果保存两位小数
绘制办法如下：
1.绘制60长的水平线，，，， ， ，安排到中心线层

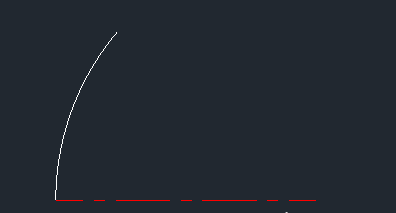

2.目今图层转换到轮廓实线层并划分以水平线的左端点和右端点为起点、圆心、画半径为60的圆�。。。。。�，，， ， ，要用到起点、圆心、角度的要领画圆弧。。。。。记得角度输入应该为-40哦，，，， ， ，效果如下图：
3.过60长水平线的左端点往左画30长的水平线
4.划分以30长水平线的左端点和60长水平线的右端点为起点、圆心、画半径为90的圆�。。。。。�，，， ， ，虽然这一步也可以用偏移下令将R60圆弧往左偏移30。。。。。起点、圆心的选取如下图所示：
要用到起点、圆心、角度的要领画圆弧。。。。。记得角度输入也应该为-40哦，，，， ， ，效果如下：

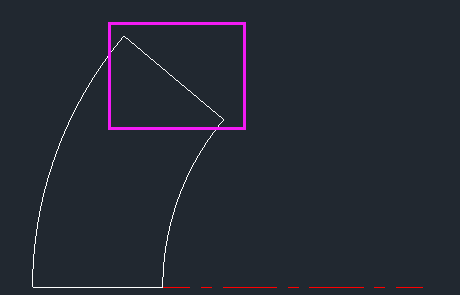

5.将两圆弧的上端点用直线毗连，，，， ， ，如下图框中所示直线：

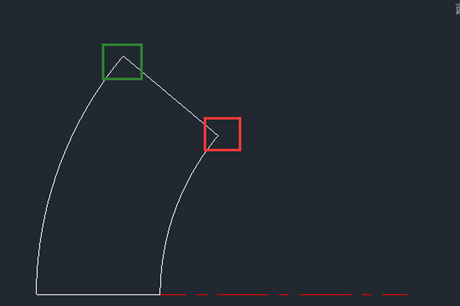

6.用起点、端点和半径的要领画半径35的圆�。。。。。�，，， ， ，右边小弧的上端点作为起点如下图中的红框内端点，，，， ， ，左边大圆弧的上端点作为端点，，，， ， ，如下图中绿框内端点。。。。。
此图中由于R35的圆弧包括的圆心角是大于180°的也就是所谓的优�。。。。。�，，， ， ，因此在输入半径时需要输入负值，，，， ， ，即输入-35。。。。。

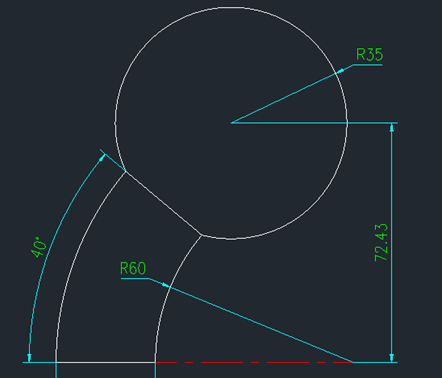

最后标注尺寸即可得出：R35圆弧的圆心与最下方水平线之间的距离保存两位小数为72.43，，，， ， ，如下图所示：
