CAD使用直线绘制长方体轴测图
凭证轴测投影的性子，，，，，，，，若两直线在空间相互平行，，，，，，，，则它们的轴测投影仍相互平行，，，，，，，，以是凡和坐标轴平行的直线，，，，，，，，它的轴测图也一定和轴测轴平行 。。 。。。。。。由于3 个轴测轴与水平偏向所成的角度划分为30°、90°和150°，，，，，，，，以是立体上凡与坐标轴平行的棱线，，，，，，，，在立体的轴测图中也划分与轴测轴平行 。。 。。。。。。在绘图时，，，，，，，，可划分把这些直线画成与水平偏向成30°、90°和1500°的角 。。 。。。。。。关于一样平常位置的直线(即与3 个坐标轴均不平行的直线)，，，，，，，，则 可以通过平行线来确定该直线两个端点的轴测投影，，，，，，，，然后再毗连这两个端点的轴测图，，，，，，，，组成一样平常位置直线的轴测图 。。 。。。。。。

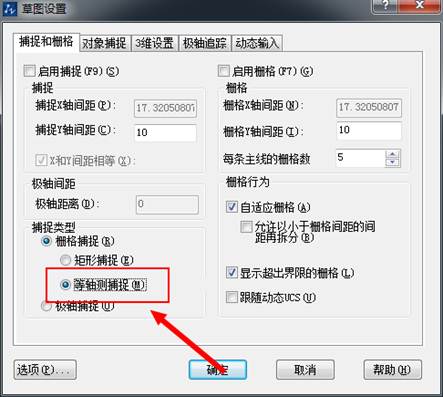

1.CAD接纳前面所讲的要领设置好等轴测情形，，，，，，，，按【F8】键翻开正交捕获 。。 。。。。。。

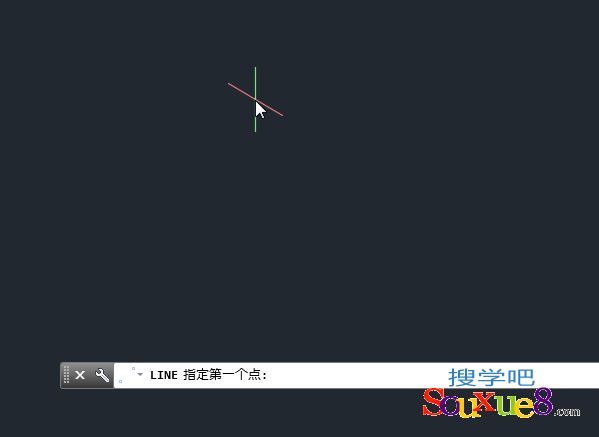

2.按功效键【F5】切换到右视平面，，，，，，，，首先绘制长方体的右视平面，，，，，，，，在下令行输入【L】直线下令，，，，，，，，在绘图窗口中单击鼠标捕获一点，，，，，，，，如图所示 。。 。。。。。。

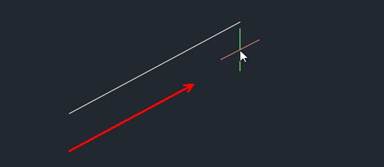

3.先将光标移动至30°偏向，，，，，，，，然后输入100并按空格键 。。 。。。。。。

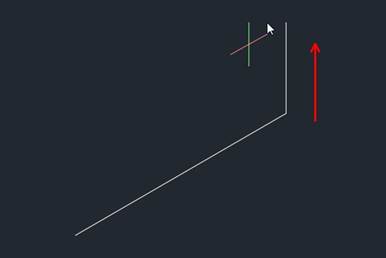

4.将光标移至90°偏向，，，，，，，，然后输入50并按空格键 。。 。。。。。。

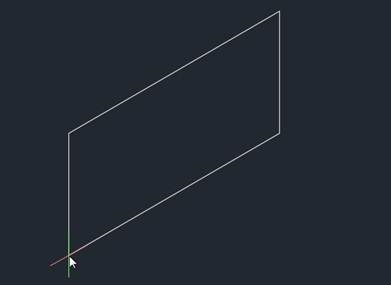

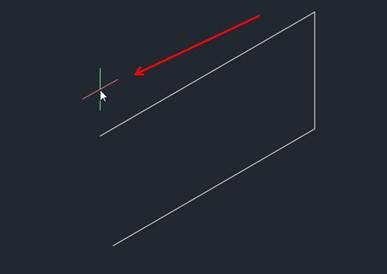

5.将光标移至210°偏向，，，，，，，，然后输入100并按空格键 。。 。。。。。。

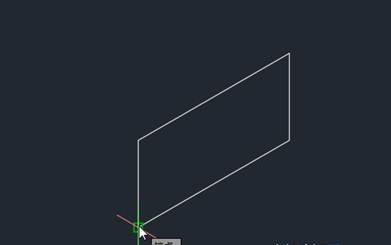

6.在下令提醒下选择“闭合”，，，，，，，，绘制长方体的右视平面如图所示 。。 。。。。。。
7.下面绘制长方体的左视平面 。。 。。。。。。按功效键【F5】切换到左视平面；；；；；；；在下令行输入【L】直线下令，，，，，，，，在绘图窗口中单击鼠标捕获一点，，，，，，，，如图所示 。。 。。。。。。

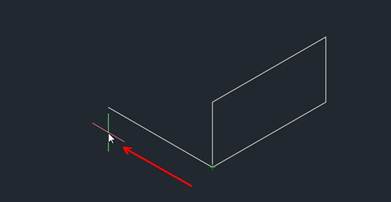

8.将光标移至150°偏向，，，，，，，，然后输入100并按空格键 。。 。。。。。。

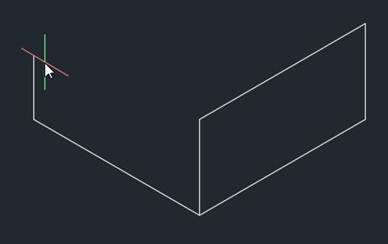

9.将光标移至90°偏向，，，，，，，，然后输入50并按空格键 。。 。。。。。。

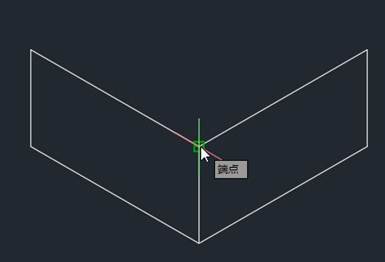

10.最后在绘图区域捕获如图所示的端点单击鼠标，，，，，，，，按空格键完成绘制长方体的左视平面 。。 。。。。。。

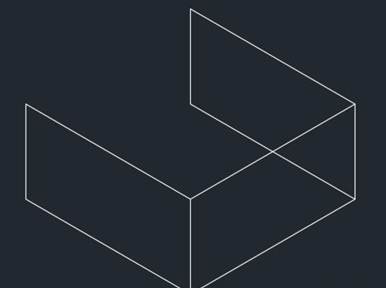

11.复制一份左视平面到目的位置，，，，，，，，绘制效果如图所示 。。 。。。。。。

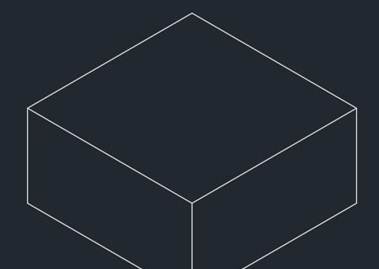

12.绘制出俯视平面上的直线，，，，，，，，然后删除被遮掩住的直线，，，，，，，，最终效果如图所示 。。 。。。。。。
