CAD雨伞建模教程
今天给各人讲一下怎样使用CAD来建设雨伞的模子。。 。。 。。。

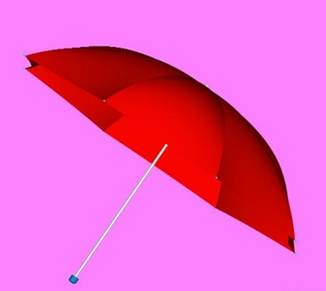

先来看效果图：
详细办法：

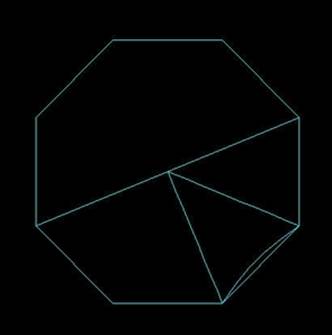

1.首先画一边长为20的正八边形。。 。。 。。。

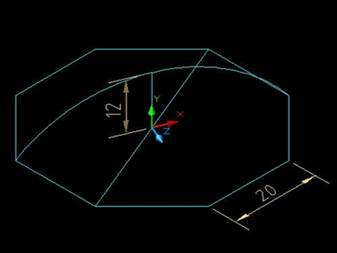

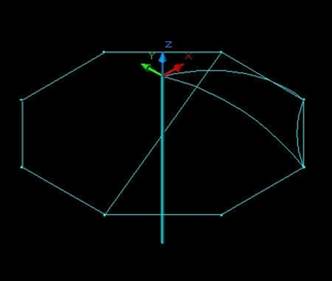

2.切换到西南等轴测视图，， ，，，，，“X轴旋转UCS”--90度，， ，，，，，如图。。 。。 。。。在八边形的中心画一长12的直线。。 。。 。。。

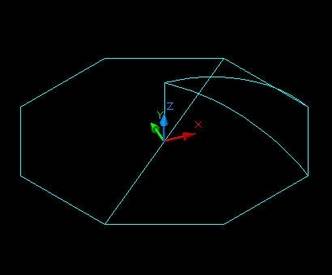

3.”三点UCS“(八边形的中点、八边形的一个极点及12直线的极点)。。 。。 。。�；；；； ；；；蝗缤嫉脑不�。。 。。 。。。
4.修剪一下圆�。。 。。 。。。� ，，，，，只保存一半。。 。。 。。。
5.X轴旋UCS”--负90度，， ，，，，，选择圆�。。 。。 。。。� ，，，，，复制旋转一个，， ，，，，，如图：

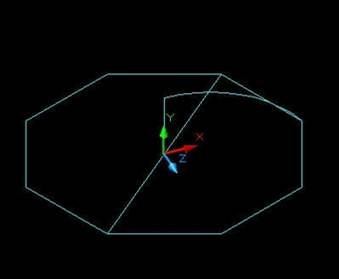

6.回到俯视图，， ，，，，，再画一如图的圆�。。 。。 。。。�

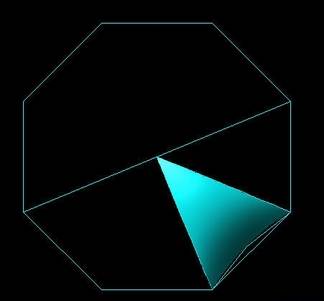

7.最要害的办法到了，， ，，，，，要画雨伞一建都会想到用界线曲面来画，， ，，，，，可是界线曲面必需通过指定四条关闭的空间曲线作为曲面的界线线，， ，，，，，才华结构出以该四条曲线作为界线的曲面。。 。。 。。。我们现在才三条圆弧作为界线呀，， ，，，，，在这里就有个技巧了，， ，，，，，我们要用到一个修改下令----”打断于点“，， ，，，，，先把其中的一条圆弧打断，， ，，，，，然后再挪用“界线曲面”下令，， ，，，，，依次选择圆弧就OK了。。 。。 。。。如图：

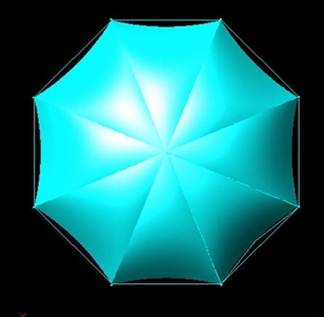

8.接下来，， ，，，，，我在八边形的极点上画了一个小球，， ，，，，，选择刚建好的曲面和小球，， ，，，，，以八边形的中点为中心阵列八个。。 。。 。。。如图：

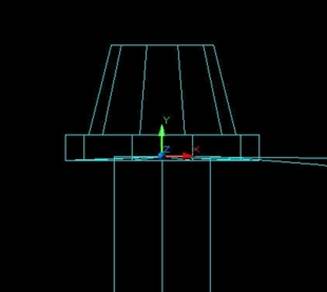

9.把建好的曲面等先隐藏一下，， ，，，，，便于下面建伞的杆和把。。 。。 。。。切换到西南等轴测视图，， ，，，，，移动UCS到直线的极点，， ，，，，，画一六边形，， ，，，，，拉伸30。。 。。 。。。如图：

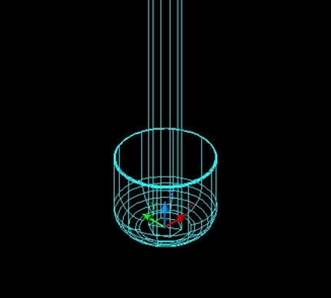

10.移动UCS到伞杆的底部，， ，，，，，画一圆拉伸，， ，，，，，圆角一下作为伞把。。 。。 。。。如图：
11.再次移动UCS到伞杆的顶部，， ，，，，，画一如图的闭合多段线，， ，，，，，然后旋转一下，， ，，，，，获得伞顶
12.基本上一把小雨伞就建好了，， ，，，，，由于时间较量急遽，， ，，，，，建得也较量粗糙，， ，，，，，伞的各个部位的尺寸也没有掌握到位 。。 。。 。。。
