CAD怎样绘制轮盘平面图
想要用CAD画一个轮盘的平面图，，，，， ，，详细办法该怎样操作呢？ ？？？？？？下面我们就来看看中望CAD的详细的教程 。 。。。。。。。
1、正常启动中望CAD软件，，，，， ，，选择“文件|生涯”菜单下令，，，，， ，，将其生涯为“轮盘.dwg”文件.

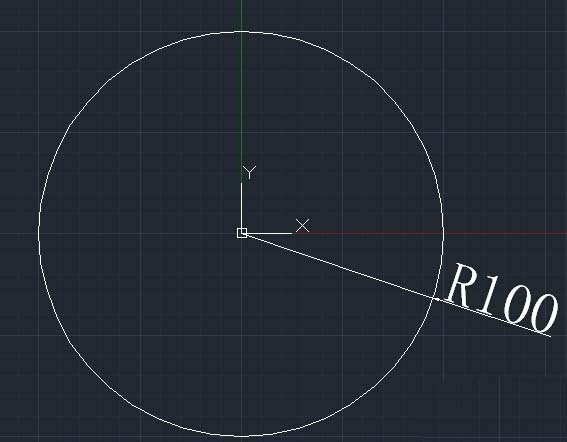

2、在下令行中输入或动态输入[circle]下令（其快捷键为[c]）,来执行圆下令 。 。。。。。。。指定坐标原点（0，，，，， ，，0）为圆心点，，，，， ，，然后输入半径为100，，，，， ，，从而绘制半径为100mm的圆工具 。 。。。。。。。

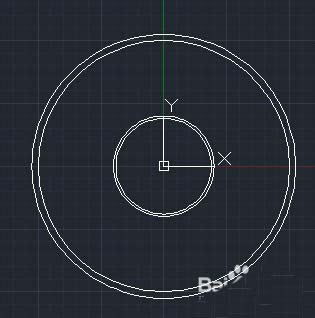

3、按空格键重复上一步的圆下令，，，，， ，，捕获圆心作为圆心点，，，，， ，，划分绘制半径为105mm、40mm、38mm的几个同心圆工具 。 。。。。。。。

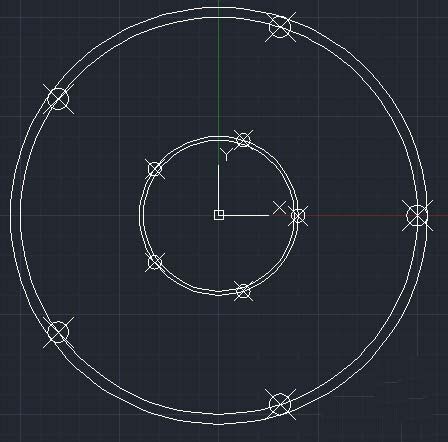

4、选择“名堂|点样式”菜单下令，，，，， ，，在弹出的“点样式”对话框中设置点样式为下图所示，，，，， ，，然后单击确定按钮退出 。 。。。。。。。
5、在下令行中输入或动态输入[divide]下令（其快捷键为[div]）,来执行定命中分下令 。 。。。。。。。在“选摘要定命中分的工具：”提醒下，，，，， ，，选择半径为100mm的圆工具，，，，， ，，在“输入线段数目或[块（B）]：”提醒下，，，，， ，，输入中分数目为5，，，，， ，，从而在半径为100mm的圆上添加5个中分点 。 。。。。。。。

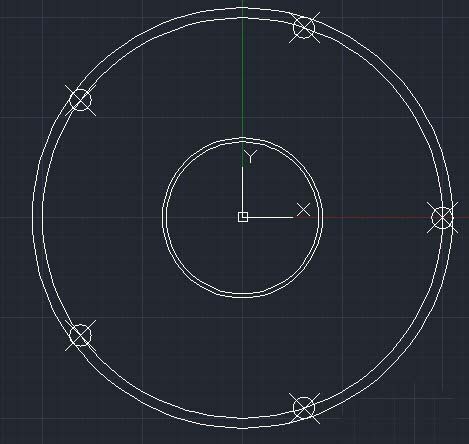

6、凭证与上一步相同的要领，，，，， ，，将半径为40mm的圆同样中分为5等份，，，，， ，，从而在此圆上建设5个点来中分圆 。 。。。。。。。
7、执行“直线”下令（L），，，，， ，，捕获半径为100的圆工具上的其中一个点作为起点，，，，， ，，再捕获半径为40mm的圆工具上的另一个点作为端点，，，，， ，，从而绘制一条线段 。 。。。。。。。

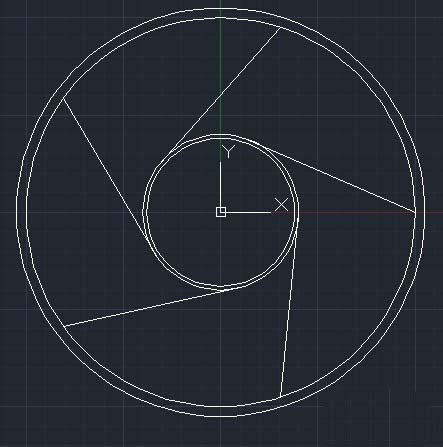

8、凭证与上一步相同的要领，，，，， ，，依次毗连其他几个对应的中分点工具 。 。。。。。。。使用鼠标指针划分选择圆上的所有点工具，，，，， ，，然后按下[delete]键，，，，， ，，将选中的点工具删除，，，，， ，，从而完成轮盘的外轮廊效果 。 。。。。。。。
以上就是CAD绘制轮盘平面图的要领，，，，， ，，若是各人喜欢，，，，， ，，请继续关注中望CAD官网 。 。。。。。。。
