CAD怎么画法兰图纸
随着科学的前进，，，，， ，， ，电脑制图成为了重工业及修建工业中作图的主要工具，，，，， ，， ，早些年手艺工人都是用尺子，，，，， ，， ，圆规，，，，， ，， ，铅笔举行绘图，，，，， ，， ，现在人们都用CAD，，，，， ，， ，钢构CAD举行绘制，，，，， ，， ，快速又准确。。。。。
1、由于枚举的办法较量详细 我就把几个办法团结到一起讲了，，，，， ，， ，希望朋侪们仔细阅读哦，，，，， ，， ，首先翻开CAD软件，，，，， ，， ，在内里找到直线工具，，，，， ，， ，也可以直接按下L ，，，，， ，， ，在CAD中L是直线的快捷键，，，，， ，， ，

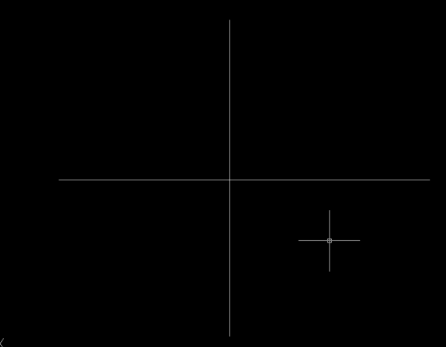

2、选择好直线工具之后，，，，， ，， ，在下面的工具栏里选择正交翻开，，，，， ，， ，然后在画布上绘制两条笔直相交的直线，，，，， ，， ，用作绘图的中心线使用，，，，， ，， ，然后选择圆工具，，，，， ，， ，也可以直接按下C举行绘制，，，，， ，， ，以交点为圆心画圆，，，，， ，， ，点击圆心之后在下令栏里输入要绘制的圆的半径值，，，，， ，， ，这里我是以平焊10kg法兰DN200的为例画的

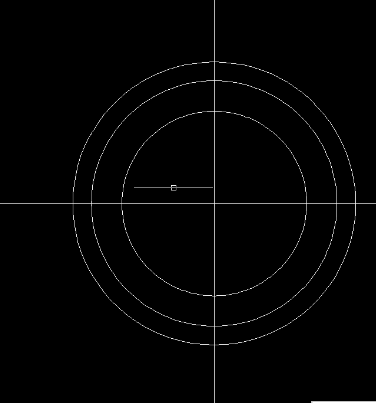

3、我们先绘制的是法兰的外径值，，，，， ，， ，然后再重复画圆的办法，，，，， ，， ，画法兰的内径值，，，，， ，， ，也是输入半径值，，，，， ，， ，DN200法兰的内径是222 我们就输入111是法兰的内径值，，，，， ，， ，以外径圆圆心为圆心画圆。。。。。

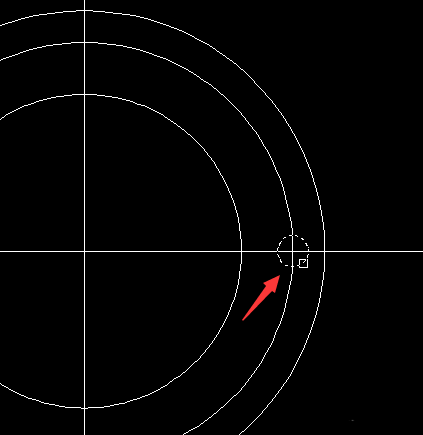

4、然后还需要我们凭证法兰的中心距再画一个圆用来做法兰孔的圆心，，，，， ，， ，画好之后我们在这其中心距的圆与中心线交点为圆心画螺栓孔，，，，， ，， ，螺栓孔是22，，，，， ，， ，我们就话11就可以了，，，，， ，， ，这个圆就是法兰边上的用来拧螺丝用的孔
5、画好这个孔之后我们就不需要再依次的画其他的圆了，，，，， ，， ，在这里告诉各人像这种在一条轨道上的图片我们可以用阵列来完成，，，，， ，， ，首先选择阵列，，，，， ，， ，在阵列中选择环形阵列，，，，， ，， ，由于我们要在圆形的轨道上画。。。。。
6、然后选择中心点，，，，， ，， ，它会返回到画布上，，，，， ，， ，在这里我们选择圆心就可以了，，，，， ，， ，然后我们再输入我们要阵列出来的数目 就是说我们一共要画几个圆，，，，， ，， ，包括这个初始圆在内，，，，， ，， ，就是法兰一共几个螺栓孔，，，，， ，， ，就输入几就可以。。。。。
7、选择工具，，，，， ，， ，就是选择我们要阵列的这个圆，，，，， ，， ，这个办法可以和第六步倒置操作也可以，，，，， ，， ，选择工具之后圆会成虚线状这是点击回车，，，，， ，， ，点击确定，，，，， ，， ，就可以看到在这个图上泛起我们要绘制的其他圆了，，，，， ，， ，这就完成了法兰平面图的制作，，，，， ，， ，
