用CAD怎么画立体三维茶壶
cad中想要画一个立体的茶壶模子，，，，，，，，该怎么画茶壶呢 ？？？？？？下面我们主要使用直线工具、样条曲线、圆工具、视图菜单中三维视图、坐标ucs、绘图菜单中建模、修改菜单中三维操作等画出茶壶效果图，，，，，，，，详细情形请看下文详细先容。。。。。。 。。

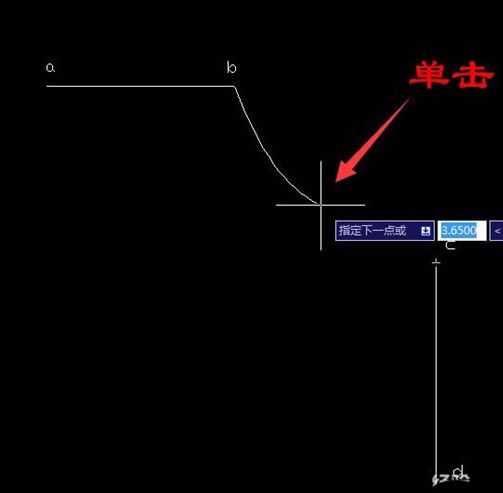

1、用“直线工具”两条直线，，，，，，，，水平ab线笔直cd线（没有详细尺寸画或许），，，，，，，，再用“样条曲线 ”画出bc曲线和ad曲线。。。。。。 。。

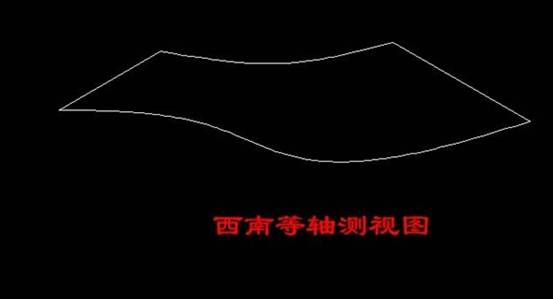

2、单击“视图”菜单中“三维视图”中“西南等轴测”，，，，，，，，单击“工具”菜单中“新建UCS”中单击X轴，，，，，，，，已默认X轴偏向旋转90°按空格键确定。。。。。。 。。
3、单击“圆工具”以ab线中心为圆心，，，，，，，，端点为半径画出圆，，，，，，，，单击“工具”菜单中“新建UCS”中单击“天下”，，，，，，，，再单击“工具”菜单中“新建UCS”中单击Y轴，，，，，，，，已默认Y轴偏向旋转90°按空格键确定。。。。。。 。。
4、单击“圆工具”以cd线中心为圆心，，，，，，，，端点为半径画出圆，，，，，，，，由于直线和圆在差别的面，，，，，，，，以是不可用修剪工具，，，，，，，，单击“打断工具”选圆，，，，，，，，输入字母F（第一点）选a端点，，，，，，，，再选b端点，，，，，，，，用同样的要领打断另一个圆（一定要选到端点，，，，，，，，四条线是组合成闭合的面）。。。。。。 。。再选定直线ab线cd线删除。。。。。。 。。
5、输入下令：SURFTAB1(最后一个是数字1，，，，，，，，设置经线条数）输入32（默认6），，，，，，，，输入下令：SURFTAB2后输入32。。。。。。 。。

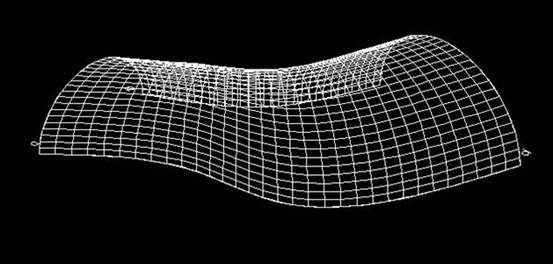

6、单击“绘图”菜单→建模→网格→界线网格，，，，，，，，依次选定4条界线曲线，，，，，，，，若是如图：
7、单击“修改”菜单→三维操作→三维镜像，，，，，，，，单击选择曲线，，，，，，，，再单击选择a点b点和c点后按空格键确定。。。。。。 。。

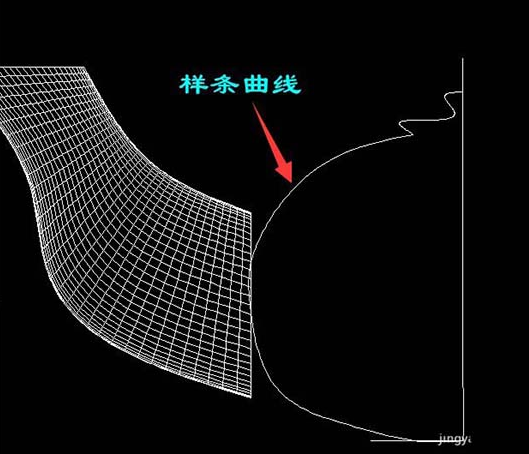

8、单击“视图”菜单→三维视图→俯视，，，，，，，，缩小绘图区，，，，，，，，绘制直线和样条曲线。。。。。。 。。
9、单击“绘图”菜单→建模→网格→旋转网格，，，，，，，，选第一条样条曲线再选直线，，，，，，，，确定两次（按两次空格键），，，，，，，，用同样的要领旋转另一条样条曲线。。。。。。 。。
10、删除直线，，，，，，，，单击“视图”菜单→三维视图→俯视，，，，，，，，用“直线工具”和“样条曲线”画出两条直线和两条曲线。。。。。。 。。单击“视图”菜单中“三维视图”中“西南等轴测”。。。。。。 。。
11、单击“工具”菜单中“新建UCS”中单击Y轴旋转90°。。。。。。 。。单击“圆工具”以直线中心为圆心，，，，，，，，端点为半径画出两个圆，，，，，，，，单击“打断工具”打断圆的一半部分，，，，，，，，再删除直线。。。。。。 。。
12、单击“绘图”菜单→建模→网格→界线网格，，，，，，，，依次选定4条界线曲线，，，，，，，，单击“修改”菜单→三维操作→三维镜像，，，，，，，，单击选择曲线再选端点后确定。。。。。。 。。
13、单击“视图”菜单→三维视图→俯视，，，，，，，，再用“移动工具”快捷键M,移动曲线。。。。。。 。。删除多余的直线。。。。。。 。。

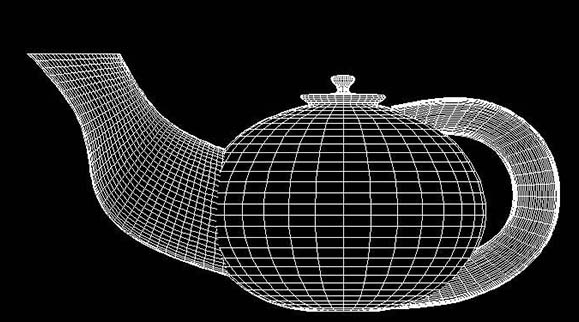

14、单击“视图”菜单→消隐，，，，，，，，效果如图：
