如作甚CAD专题地图加注比例尺
我们在CAD专题地图中，，，，，想要加注比例尺详细应该怎样操作呢。。。。。请跟我们小编一起准备好以下两种工具：中望CAD软件及百度地图。。。。。
第一步
首先，，，，，我们要在地图上找准两点，，，，，并丈量其距离（直线距离，，，，，使用“对齐标注”下令）【下令不会使用者请自行百度，，，，，下同】

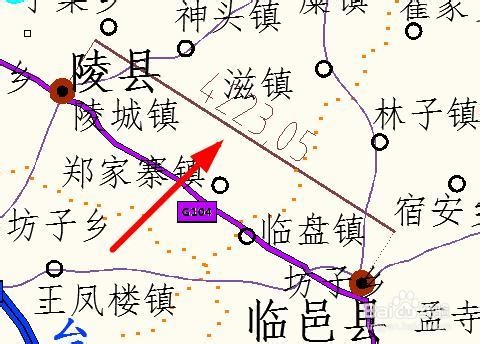

好比，，，，，在一个关于德州的专题地图上，，，，，我们丈量陵县政府驻地光临邑县政府驻地的距离。。。。。记下这个数值:4223.05mm记作①（标记下同）。。。。。
Ps：若是标注太小，，，，，请调出“标注样式治理器”——“修改”——“文字”。。。。。
第二步
翻开一个网络地图，，，，，建议使用百度地图，，，，，更为利便。。。。。如图，，，，，找到“测距”下令。。。。。
在陵县点一下，，，，，在临邑县点一下，，，，，记下这个距离：31.3km②（不要看图片上的数值，，，，，它包括多余的一段，，，，，就是陵县后折出的一段），，，，，双击退出测距。。。。。
第三步
丈量外边框长度，，，，，使用“线性”标注下令，，，，，记下这个数值40095mm③
第四步 盘算比例尺
1.图纸比现实A4纸放大的倍数：
数据③为40095mm，，，，，它在A4打印纸上的现实巨细应为297mm，，，，，故可盘算放大倍数为40095/297=135倍。。。。。
2.ＣＡＤ图上距离1mm代显露实距离？？？？？mm
陵县光临邑县距离31.3km②，，，，，即31300000mm，，，，，落到CAD图上为4223.05mm①。。。。。
则每mm代表31300000/4223.05=7411.070481mm
3.接下来是最难明确的一步，，，，，最少我以为这样。。。。。
绘制比例尺的目的是要在图纸上泛起出一个以1cm为段的折线或段线。。。。。
在CAD上绘制1个单位距离，，，，，使它出图时为1cm,那么这个单位应该是135cm（即1cm*135倍），，，，，即CAD上1350mm。。。。。
比例尺的最终效果是要体现图纸1cm代表实地距离？？？？？km。。。。。
由第2步知1mm代表实地距离7411.070481mm,那么1350mm即为7411.070481mm*1350mm≈1*107mm,即10km。。。。。

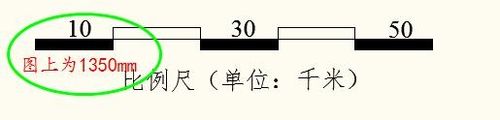

最后，，，，，绘制比例尺，，，，，泛起图纸时1cm(CAD上1350mm)代表实地距离10km的效果。。。。。
以上就是为CAD专题地图加注比例尺的简朴要领先容，，，，，希望能对各人有所资助，，，，，接待各人继续关注中望CAD官网！
