CAD怎么绘制梯形
怎么用CAD绘制一个梯形呢 ？？？？？？？梯形是CAD中较量常见的基本图形，，，， ，，，除了特殊的梯形之外，，，， ，，，我们怎样通过已知几条边长，，，， ，，，来画一个梯形呢 ？？？？？？？下面小编通过直线工具给各人画一个上底是15，，，， ，，，下底是78，，，， ，，，两条腰划分是65和58的通俗梯形。。。。。。。。

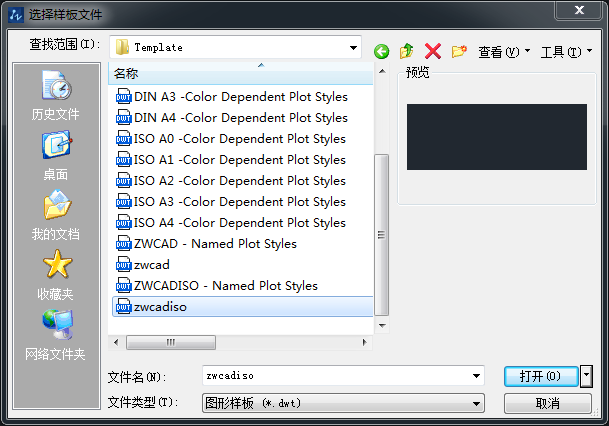

1、翻开CAD，，，， ，，，新建一个工程，，，， ，，，选择zwcadiso选项，，，， ，，，如下图所示。。。。。。。。

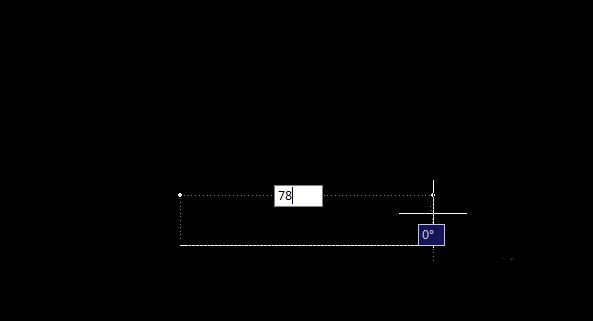

2、画一条长是78-15=63的线段，，，， ，，，作为梯形的下底，，，， ，，，如下图。。。。。。。。

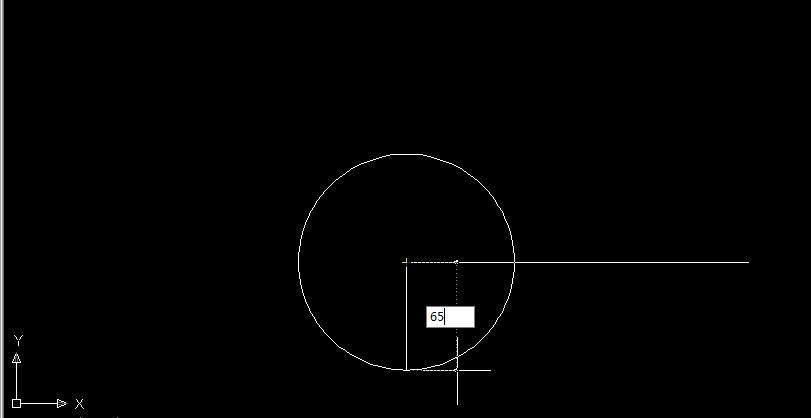

3、以长度为63的线段的一个端点为圆心，，，， ，，，画一个半径是65的圆。。。。。。。。如下图
4、同样的要领，，，， ，，，以长度为63的线段的另一个端点为圆心，，，， ，，，画一个半径是58的圆。。。。。。。。如下图

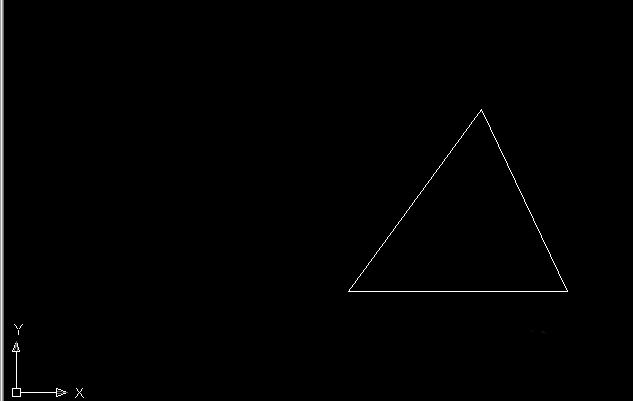

5、两个圆有一个交点，，，， ，，，将此交点和63的线段两头毗连起来，，，， ，，，然后将两个圆删除，，，， ，，，如下图。。。。。。。。

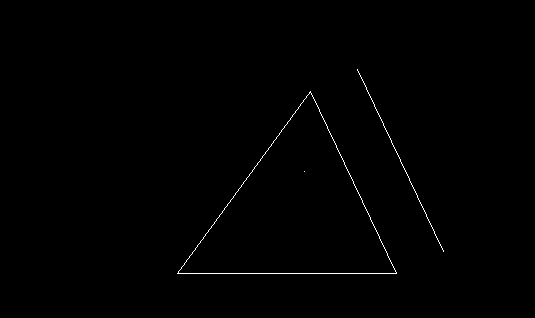

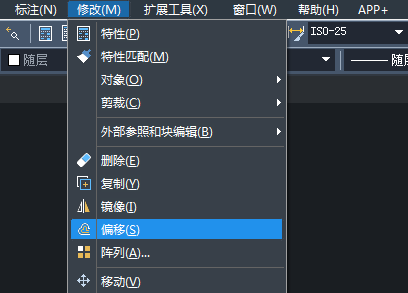

6、选择“ 修改”菜单中的“偏移”下令，，，， ，，，将三角形的右侧边向右偏移15，，，， ，，，如下图

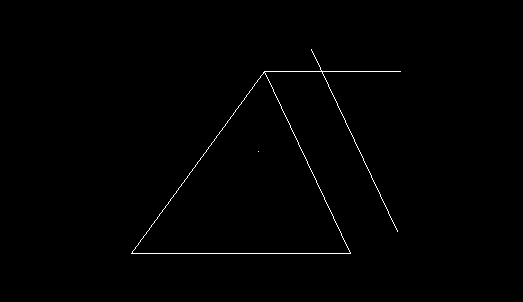

7、翻开正交模式，，，， ，，，以三角形的上端极点为起点画直线，，，， ，，，和偏移线有一个交点，，，， ，，，如下图。。。。。。。。

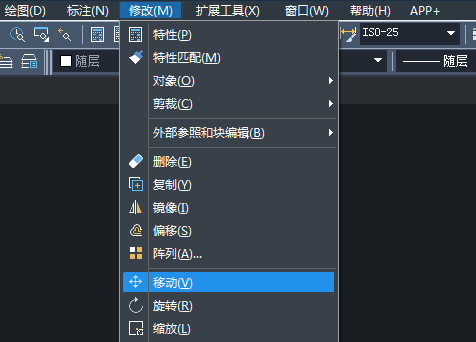

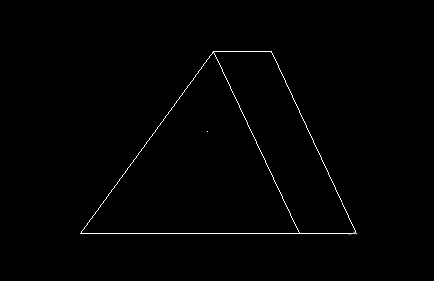

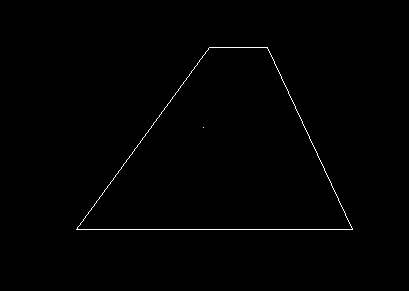

8、移动偏移线到水平线上，，，， ，，，如下图，，，， ，，，毗连各个点，，，， ，，，梯形图即可完成。。。。。。。。
以上就是cad绘制梯形的教程，，，， ，，，很简朴，，，， ，，，看完自己可以着手试一下哦。。。。。。。。
