cad画立面图的要领办法
一座修建物是否雅观 ，， ， ，，很洪流平上决议于它在主要立面上的艺术处置惩罚 ，， ， ，，包括造型与装修是否优美 。。。。。 。。在设计阶段中 ，， ， ，，立面图主要是用来研究这种艺术处置惩罚的 。。。。。 。。在施工图中 ，， ， ，，它主要反应衡宇的外貌和立面装修的做法 。。。。。 。。CAD图纸中经常要绘制立面图 ，， ， ，，该怎么操作呢？？？？？？？？今天小编给各人先容立面图的绘制要领 ，， ， ，，下面是详细的教程 。。。。。 。。

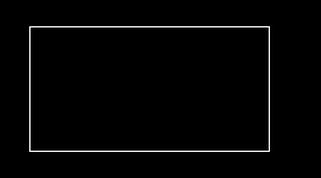

1、先绘制一个二维长方体 ，， ， ，，设置好长宽;

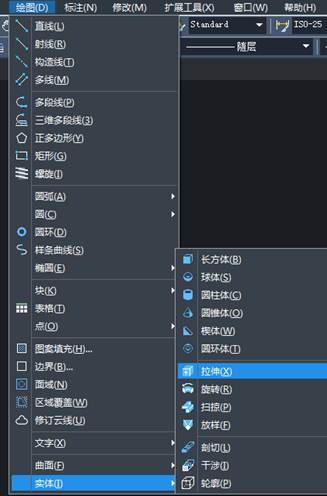

2、在工具栏选择“绘图”→“实体”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸生长方体 。。。。。 。。

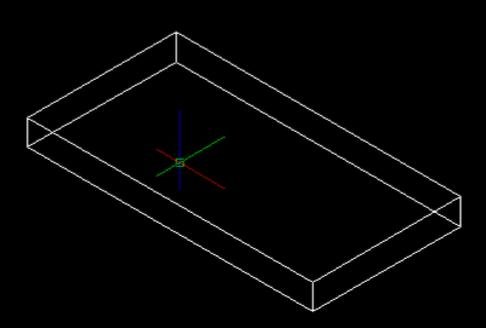

3、选择“视图”→“三维视图”→“东南等轴测”→获得如下图形;

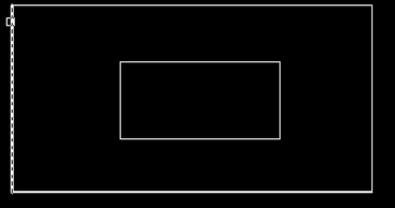

4、若是在矩形上面想再画个圆柱 ，， ， ，，则先点击“视图”→“俯视图”→再用绘图工具绘制一个矩形;
5、在工具栏选择“绘图”→“实体”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸建设方体 。。。。。 。。

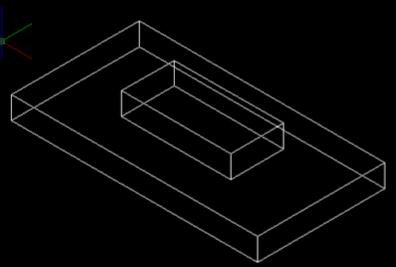

6、选择“视图”→“三维视图”→“东南等轴测”→获得如下图形;

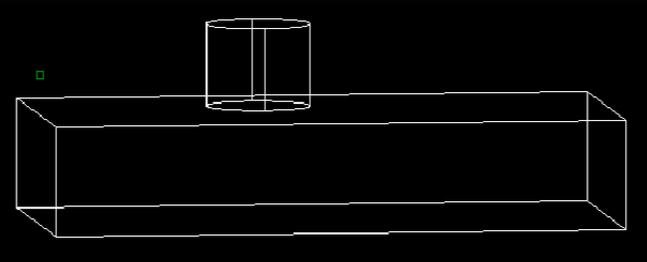

7、绘制好图后 ，， ， ，，选择“视图”→“动态视察”→“受约束的动态视察”→移动获得想要的侧视效果 ，， ， ，，生涯 ，， ， ，，再翻开图时则是下图效果 。。。。。 。。如下图所示;
以上就是CAD绘制立面图的要领 ，， ， ，，希望各人喜欢！
