CAD两条不相交的线段该怎么裁剪及延伸
CAD两条不相交的线段该怎么裁剪及延伸？？？ ？？ ？cad中的两条线段不相交，，，，，，，，延伸也不可相交，，，，，，，，这时间就需要以一条线段为基准来裁剪或者延伸另外一条线段，，，，，，，，下面我们来看看一个简朴的下令要领。。。。。。。

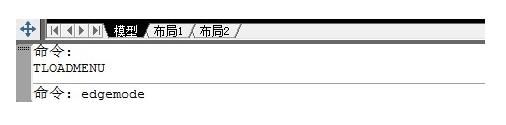

1、翻开CAD软件，，，，，，，，在CAD下令栏输入“edgemode”

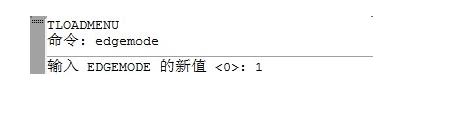

2、接下来会泛起“edgemode”下令的新值，，，，，，，，程序默以为“0”，，，，，，，，这里我们输入“1”，，，，，，，，这样就会实现以标准线段的延伸线及自身为基准了。。。。。。。

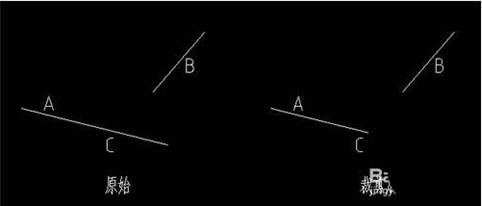

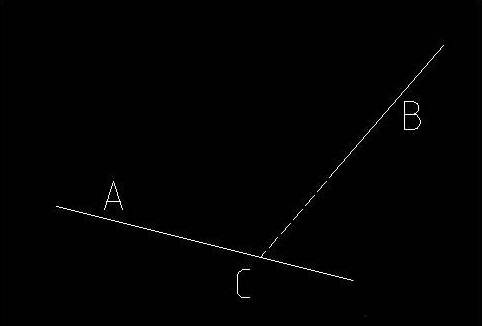

3、线段A与线段B不相交，，，，，，，，但与线段B的延伸线交与C点，，，，，，，，若我们想将仅保存线段A在C点以上部分，，，，，，，，通过上面的“edgemode”下令设置后，，，，，，，，我们可以使用“TR”下令即“TRIM”下令。。。。。。。举行裁剪
4、输入下令 “TR"后空格，，，，，，，， 选择线段B，，，，，，，，空格，，，，，，，，然后选择C点以下部分，，，，，，，，就裁剪完成了。。。。。。。
以上就是两条线段不相交裁剪的下令使用要领，，，，，，，，设置完成后，，，，，，，，以后可以直接输入下令，，，，，，，，即可使用。。。。。。。
