CAD中怎么旋转参照物和等比例缩放

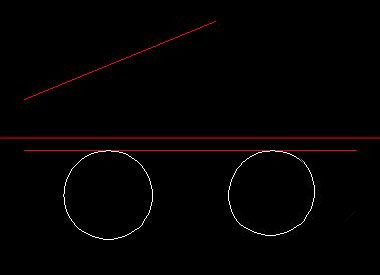

CAD中怎么旋转参照物和等比例缩放？？？？ ？CAD绘图中,经常需要对图块举行旋转和等比例缩放等操作,如下图所示，，，，，，要使得图块中的红线与上面的红线平行并且长度相等。。。。。当两条红线中恣意一条的转角和长度不为整数（保存若干位小数）时，，，，，，无法在下令中通过输入给出足够准确的旋转角度和比例因子数值，，，，，，此时可以通过参照选项举行实测并将效果直接转达给下令，，，，，，从而包管切合精度要求的旋转和比例缩放。。。。。
怎么对参照物举行旋转和比例缩放，，，，，，使得图块中的红线与上面的红线平行并且长度相等呢？？？？ ？下面我们来看看详细的教程。。。。。
一、对图块举行旋转：

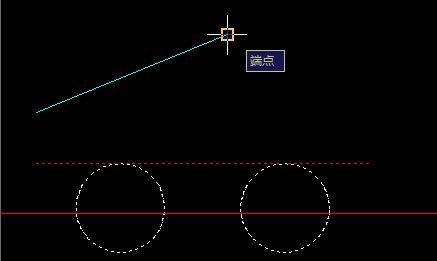

1、下令行输入ro（下令全名rotate），，，，，，选择图块工具，，，，，，指定块中直线的左端点为基点（也可选择其他点，，，，，，这里为利便选择此点），，，，，，要求旋转角度时键入R（参照选项），，，，，，点取块中直线的两个端点获取参照角度。。。。。
2、要求新角度时键入P（点选项），，，，，，点取图块外直线的两个端点获得新角度。。。。。旋转下令通过以上传入的实测参照角和新角度，，，，，，便可准确地盘算出需要的旋转角度并对图块举行旋转。。。。。

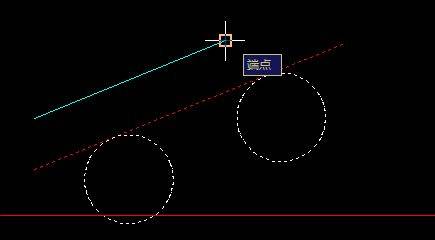

3、旋转下令竣事后，，，，，，可以看到块内快外两条直线已经平行了。。。。。
二、对图块举行比例缩放：

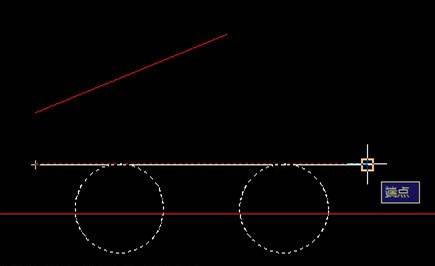

1、下令行输入sc（下令全名scale），，，，，，选择图块工具，，，，，，指定块中直线的左端点为基点（也可选择其他点，，，，，，这里为利便选择此点），，，，，，要求比例因子时键入R（参照选项），，，，，，点取块中直线的两个端点获取参照长度。。。。。
2、要求新长度时键入P（点选项），，，，，，点取图块外直线的两个端点获得新长度。。。。。比例缩放下令通过以上传入的实测参照长度和新长度，，，，，，便可准确地盘算出需要的缩放因子并对图块举行缩放。。。。。

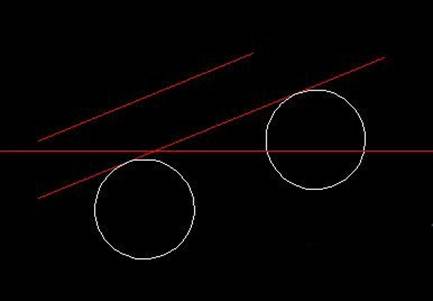

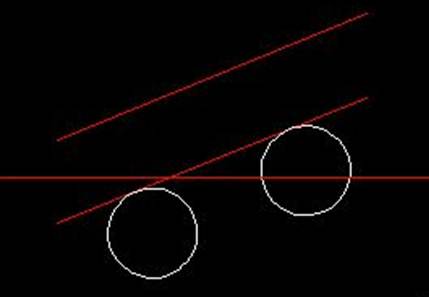

3、比例缩放下令竣事后，，，，，，可以看到块内快外两条直线的长度已经相等了。。。。。
以上就是CAD旋转参照物和参照物等比例缩放的教程，，，，，，希望各人喜欢。。。。。
