CAD怎么使用块标注粗糙度
CAD怎么使用块标注粗糙度？？？？ ？cad中想标注粗糙度，，，， ，该怎么操作呢？？？？ ？今天我们就来看看使用块来标注的教程，，，， ，详情如下。。。 。。 。

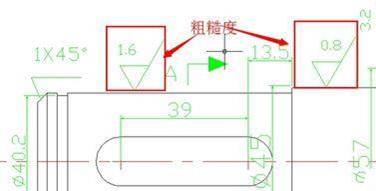

1、首先，，，， ，我们看下粗糙度的符号，，，， ，如图

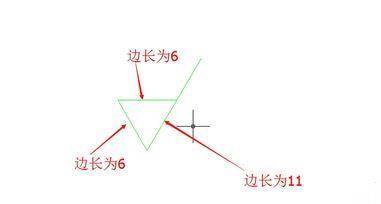

2、在空缺处画出粗糙度符号，，，， ，夹角为60°。。。 。。 。

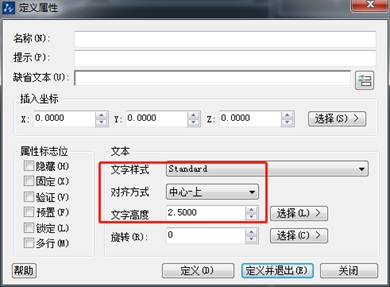

3、画出后，，，， ，点击绘图→块→界说属性，，，， ，弹出属性界说对话框。。。 。。 。选择如下参数
对正：中心-上
文字样式：Standard
文字高度：2.5

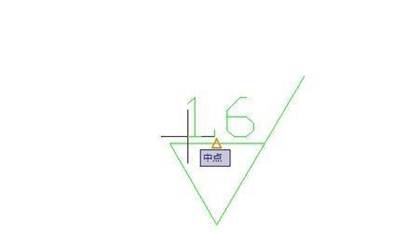

4、插入数字

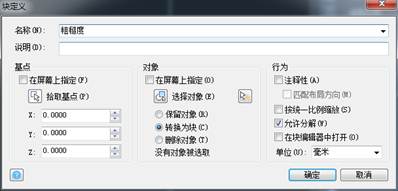

5、接下来建设块。。。 。。 �；； ；；；；嫱肌椤ㄉ�，，，， ，弹出块界说对话框。。。 。。 。名称：粗糙度，，，， ，拾取插入点；； ；；；；选择工具为整个图形

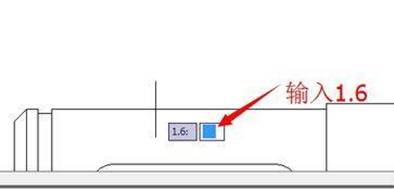

6、建设乐成后举行插入：点击插入，，，， ，选择粗糙度。。。 。。 。选择安排的位置；； ；；；；输入数值

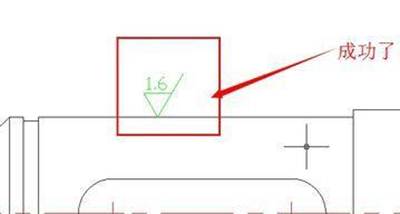

7、乐成插入粗糙度，，，， ，效果如图。。。 。。 。
以上就是CAD使用块来标注粗糙度的教程，，，， ，很简朴，，，， ，各人可以实验操作一下哦。。。 。。 。
