CAD使用拉长寿令绘制图形的种种应用
CAD中需要绘制圆弧，，，，，该怎么绘制指定长度的圆弧呢？？？？？？CAD虽然提供了许多种绘制圆弧的方法，，，，，但都是组合圆弧上的点、圆心和角度这些条件，，，，，使用绘制圆弧的下令确实无法直接绘制指定弧长的圆弧，，，，，但我们可以先使用给定点、半径等条件先绘制出大致长度的圆弧，，，，，然后用拉长（LENGTHEN）下令来修改圆弧，，，，，使它的弧长知足条件。 。。。 。。。。
我们绘制直线段的时间都会直接指定长度，，，，，类似绘制特定弧长的圆弧的情形也不是许多，，，，，拉长寿令用得人未几，，，，，着实拉长寿令功效照旧富厚的，，，，，可以设置增减的长度、百分比，，，，，可以设置总长，，，，，还可以动态拉长，，，，，下面我们就通过一个简朴的实例来看一下拉长寿令的种种应用。 。。。 。。。。

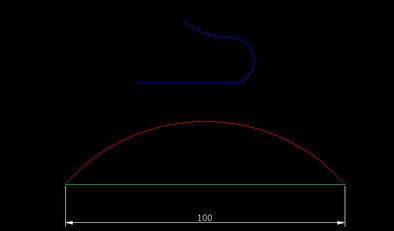

1、首先绘制一张简朴的例图，，，，，例如绘制一条长100的直线，，，，，绘制一条圆弧和一条多段线，，，，，如下图所示。 。。。 。。。。在绘制完后在特征面板（CTRL+1）中看看这些图形的长度，，，，，利便举行后面的操作，，，，，如下图所示。 。。。 。。。。
一、增量拉长
1、输入LEN，，，，，回车（或者在菜单和工具面板中执行拉长寿令），，，，，下令行会显示拉长的相关参数。 。。。 。。。。
2、输入DE，，，，，回车，，，，，输入30作为增量，，，，，回车，，，，，在提醒选择工具时，，，，，在直线要拉长的一侧单击。 。。。 。。。。

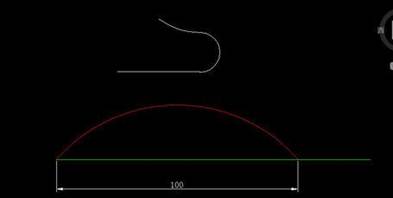

3、直线在鼠标单击的一侧被拉长了30，，，，，下令行继续提醒选摘要修改工具，，，，，也就是可以继续将其他图形拉长30，，，，，并且选错了工具还可以输入U作废修改，，，，，如下图所示。 。。。 。。。。

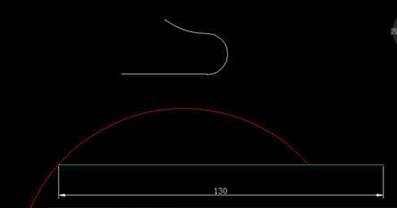

4、可以实验单击弧线的一侧，，，，，回车可竣事拉长的操作，，，，，如下图所示。 。。。 。。。。
5、增量可以输入负值，，，，，例如输入-30，，，，，就可以将图形缩短。 。。。 。。。。
二、设置总长
1、若是想让一条圆弧酿成指定长度，，，，，可以用拉长的所有（T）也就是总长参数。 。。。 。。。。下面简朴看一下操作。 。。。 。。。。输入LEN，，，，，回车，，，，，输入T，，，，，回车，，，，，输入100，，，，，回车，，，，，然后单击例图中圆弧的一侧，，，，，如下图所示。 。。。 。。。。

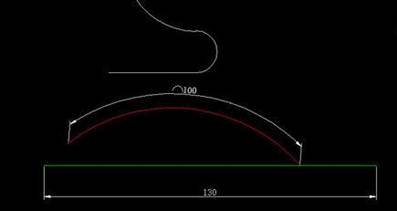

2、修改后可用弧长标注验证一下，，，，，被拉长的圆弧是否知足条件，，，，，如下图所示。 。。。 。。。。
三、百分比拉长
1、百分数（P）参数就是按百分比设置图形被修改或的长度，，，，，好比100长的图形要修改成80，，，，，就输入80，，，，，要修改成150长，，，，，就输入150，，，，，这里设置的是修改后长度和目今长度的百分比，，，，，不是增量。 。。。 。。。。操作类似，，，，，这里就不再详细先容了。 。。。 。。。。
四、动态拉长
1、动态（DY）拉长就是在图中用光标来确定图形一侧端点的位置，，，，，这种操作感受用得应该未几，，，，，各人若是感兴趣的话可以试试。 。。。 。。。。
小结：
由于在绘制直线段的时间通�；；；；；；；崾淙胱旰统ざ�，，，，，纵然长度绘制不对适，，，，，在绘图历程中经�；；；；；；；崾褂眯藜艉脱由煜铝罾幢嗉夹�，，，，，因此拉长寿令用得并未几。 。。。 。。。。但绘制特定长度圆弧这种需求，，，，，现在我看似乎只有拉长寿令实现起来较量容易。 。。。 。。。。拉长寿令可以用来编辑直线、圆弧、多段线，，，，，但无法编辑样条曲线。 。。。 。。。。
