CAD怎么使用捕获自FROM下令
CAD怎么使用捕获自FROM下令 ？？？？？CAD有多种捕获方法，，，，，，常见的有端点、中点、交点、垂点、切点等 。。 。。 。 。 。当我们翻开捕获工具栏或按SHIFT+鼠标右键翻开捕获的快捷菜单时，，，，，，会发明一个捕获选项叫捕获自下令 。。 。。 。 。 。今天我们就来看看捕获方法中的捕获自FROM下令的使用要领，，，，，，下面是详细的教程 。。 。。 。 。 。
一、捕获自FROM下令

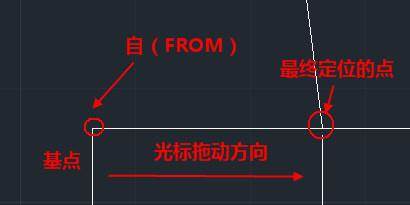

1、在定位点的时间，，，，，，我们选择自FROM捕获方法后，，，，，，会提醒基点，，，，，，我们选择一点作为基点后会提醒偏移，，，，，，我们拖动光标确定偏向，，，，，，输入一个偏移值20，，，，，，可发明我们定位的点在距离基点20的位置，，，，，，如下图所示 。。 。。 。 。 。
2、捕获自的使用情形一样平常有两种
1）在绘图时直接将点定位到距离某个点一定距离的位置 。。 。。 。 。 。
2）使用拉伸STRETCH功效将图形拉伸到一定的尺寸
下面我们就通过实例来简朴看一下FROM的两种应用 。。 。。 。 。 。
二、捕获自FROM下令来定位点
在绘图历程中有时我们需要捕获距离特征点一定距离的点，，，，，，例如开关通�；；；；；；；岵迦刖嗬朊疟�300的位置 。。 。。 。 。 。较量简朴的做法是先捕获并插入到墙角，，，，，，然后在沿墙移动一定的距离，，，，，，但使用捕获自FROM就可以直接定位了 。。 。。 。 。 。下面训练中是在一张修建图中插入开关，，，，，，操作办法如下
1、输入I下令，，，，，，翻开插入对话框，，，，，，找到我们要插入的图块，，，，，，如下图所示 。。 。。 。 。 。

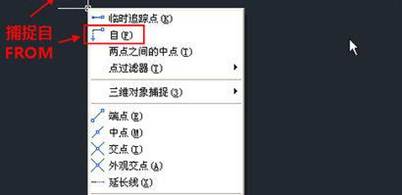

2、单击确定按钮关闭插入对话框，，，，，，此时会提醒我们定位图块的插入点，，，，，，在泛起定位点的时间我们就可以用捕获自FROM了 。。 。。 。 。 。按SHIFT+右键翻开捕获快捷菜单并选择“自”，，，，，，或者直接输入FROM，，，，，，如下图所示 。。 。。 。 。 。

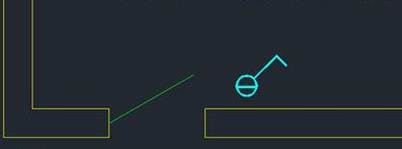

3、回车后，，，，，，下令行会提醒让确定基点，，，，，，我们捕获门边的墙角点作为基点，，，，，，如下图所示 。。 。。 。 。 。

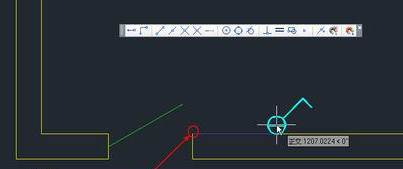

4、沿墙体偏向移动光标，，，，，，若是么有翻开极轴，，，，，，最好按F8翻开正交，，，，，，以包管光标拖动偏向是水平的 。。 。。 。 。 。也可以捕获墙体的另一个端点来确定偏向，，，，，，这样纵然墙体是倾斜的也能包管跟墙体平行了，，，，，，然后输入300 。。 。。 。 。 。

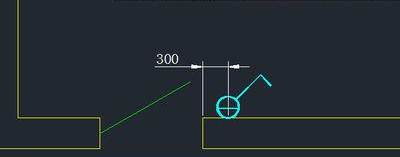

5、回车，，，，，，就完成了开关的定位 。。 。。 。 。 。我们可以丈量一下图块插入点到墙体端点的距离，，，，，，验证一下效果，，，，，，如下图所示 。。 。。 。 。 。
