CAD怎么倾斜标注二维图
CAD怎么倾斜标注二维图？？？？？？？CAD中二维图纸的立体感不强，，，，，，，，在标注的时间若是用倾斜标注，，，，，，，，可以增强图纸的立体感。。。。。那如在CAD中倾斜标注二维图呢？？？？？？？下面一起来看看详细的教程。。。。。

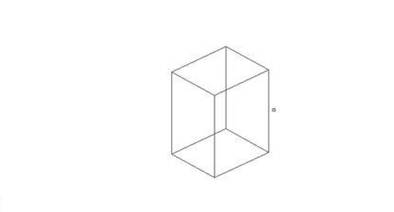

1、翻开CAD软件，，，，，，，，先绘制一个立体二维图形

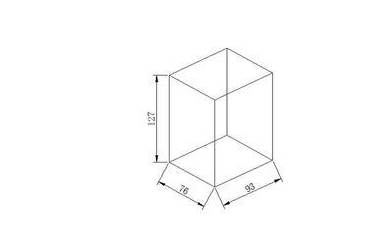

2、然后对其长、宽、高举行标注，，，，，，，，如下图为通例标注。。。。。
3、点击上方下拉菜单“标注（N）”选择“倾斜（Q）”
4、在下令行内里泛起“选择工具”，，，，，，，，此时光标酿成一个矩形框。。。。。然后选择需要修改的尺寸，，，，，，，，如长高度尺寸“127”

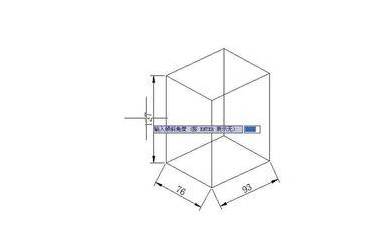

5、选择后，，，，，，，，点击右键。。。。。此时下令行会泛起“输入倾斜角度（按ENTER标示无）：”输入需要倾斜的角度。。。。。如-30°,之后乐成倾斜

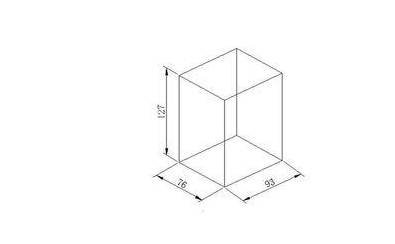

6、按上一办法，，，，，，，，修改宽度和长度偏向的尺寸。。。。。
注重事项：倾斜之前需要确认倾斜角度，，，，，，，，以上就是CAD二维图的倾斜标注教程。。。。。
