CAD提高标注雅观性的设置要领

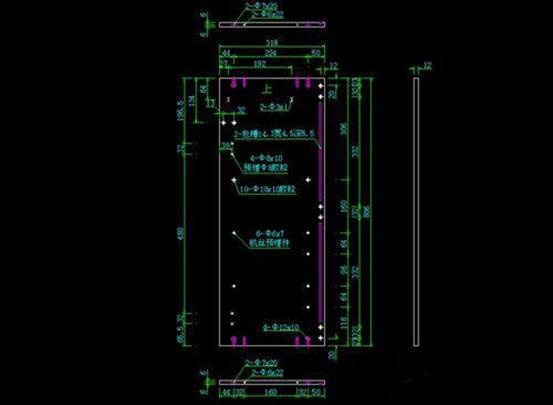

CAD标注很简朴，，，，，，，，若是想让图纸看起来更雅观，，，，，，，，通俗的标注不可知足要求，，，，，，，，这时间需要对CAD标注样式做一些设置，，，，，，，，该怎样操作呢？？？？？下面小编给各人先容CAD标注的设置要领，，，，，，，，一起来学习。。。。 。。。
一、设置“标注样式”

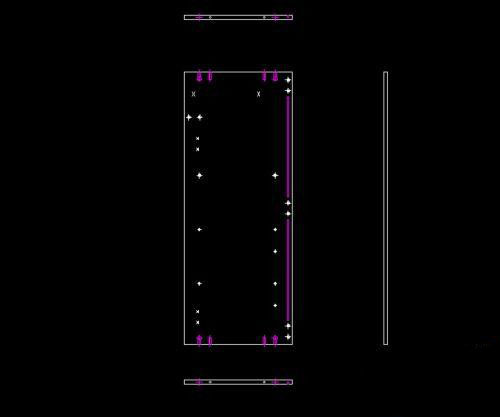

1、翻开需要标注的图纸。。。。 。。。

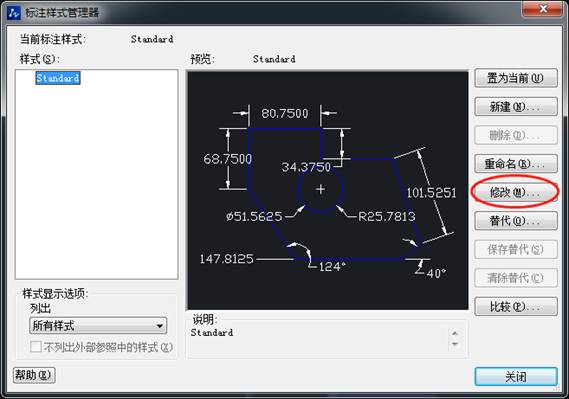

2、按键盘快捷键“D”,调出标注样式治理器对话框；；；；；；；；也可以在菜单栏“名堂”—-“标注样式”翻开。。。。 。。。这里我们可以选择“修改”一个已经保存的标注样式，，，，，，，，虽然也可以选择“新建”一个全新的。。。。 。。。

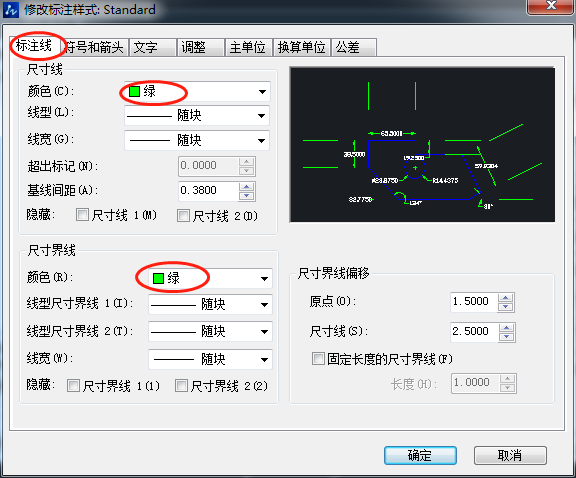

3、进入“线”设置：“尺寸线”指数字下的横线（箭头和尺寸线是同样的颜色）；；；；；；；；“延伸线”指2根长竖线。。。。 。。。参数参照下图举行修改。。。。 。。。

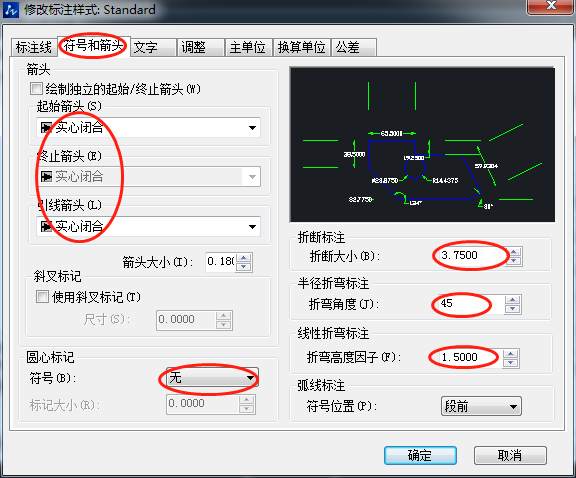

4、进入“符号和箭头”设置：先修改箭头的样子，，，，，，，，然后修改箭头的大�。。。。 。。。唬�；；；；；；圆心按习惯，，，，，，，，都可以选，，，，，，，，影响不大。。。。 。。。其他的参下图举行设置

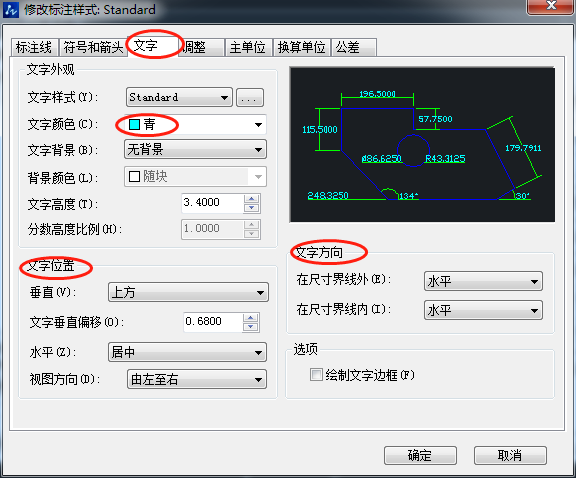

5、进入“文字”设置：首先选文字样式，，，，，，，，主要就是选字体，，，，，，，，点“...”进入，，，，，，，，选宋体或其他的字体；；；；；；；；然后修改文字巨细3.4；；；；；；；；然后修改文字位置和文字对齐方法。。。。 。。。

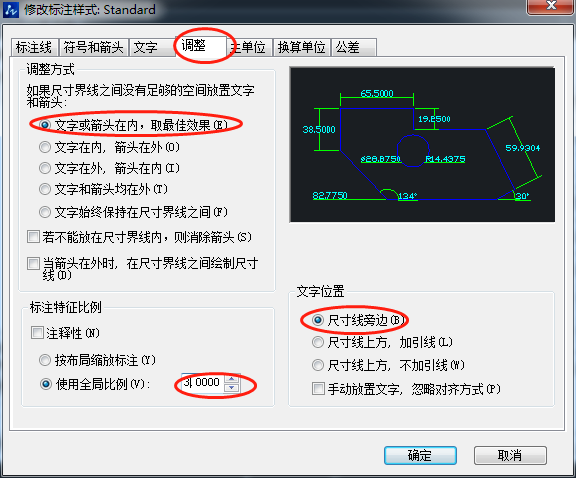

6、进入“调解”设置：参下图举行设置。。。。 。。。

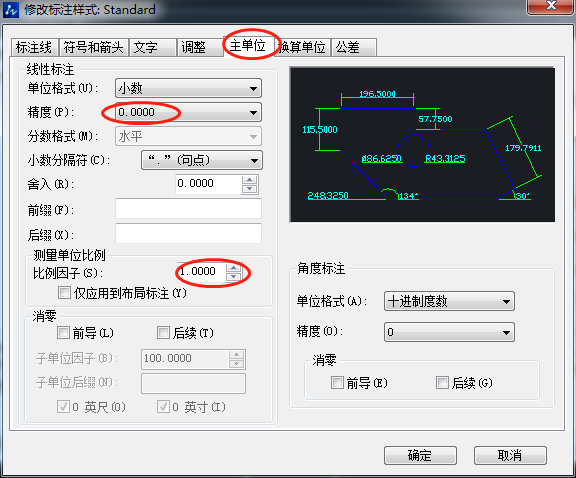

7、进入“主单位”设置：这里有2个精度，，，，，，，，一个是线性尺寸，，，，，，，，一个是角度尺寸。。。。 。。。关于精度较高的制图，，，，，，，，一样平常要选择准确到小数点后两位。。。。 。。。参下图设置。。。。 。。。
8、点击确定，，，，，，，，回到标注样式治理器对话框，，，，，，，，将修改好的标注样式“置为目今”，，，，，，，，这样下次标注就默认使用这个标注样式了。。。。 。。。
二、最先标注
1、完成标注样式修改后，，，，，，，，就可以最先对图纸举行标注了。。。。 。。。
“线性标注”快捷键“dli”
“直径标注”快捷键“ddi”
“半径标注”快捷键“dra”
“一连标注”快捷键“dco”
注重事项：标注的时间要凭证现实来标注。。。。 。。。
