CAD已知弧长和直角边长怎么画弧
CAD已知弧长和直角边长怎么画�。。。。。。� ？？？？ ？ ？CAD中经常要画弧线，，，，，，我们怎么凭证现有的弧长和直角边长来画一个牢靠的弧呢 ？？？？ ？ ？下面我们就来看看CAD弧的绘制要领。。。。。。。
1、 翻开CAD，，，，，，在左下角把极轴追踪翻开（鼠标右键点击，，，，，，选择90度打√）、把工具捕获翻开（鼠标右键点击，，，，，，选择中点）。。。。。。。
2、然后在操作界面画线，，，，，，如图我们已知直角边885和750，，，，，，要领是按长885×2、高750来绘制三点定圆弧。。。。。。。先画885×2=1770长的直线。。。。。。。鼠标只管水平移动，，，，，，系统会有一条绿色的虚线自动定位到水平或者笔直。。。。。。。（由于之前翻开了极轴追踪）

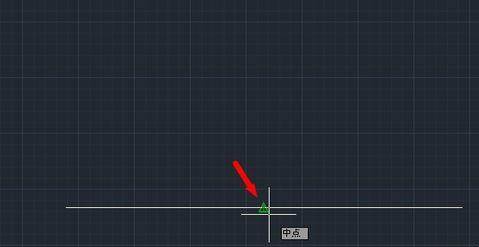

3、画高750：选画直线，，，，，，然后鼠标放到水平直线中心位置，，，，，，会泛起一个三角形的绿色点，，，，，，这个就是中点，，，，，，鼠标在它的周围点一下，，，，，，系统会自动定位到那其中点上。。。。。。。（之前翻开的工具捕获）

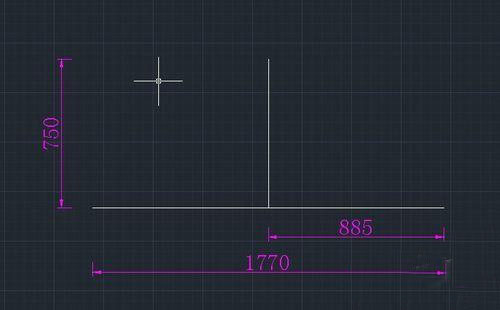

4、这时间我们获得了这样一个倒T字形的线条图，，，，，，尺寸我标注了一下让各人较量清晰。。。。。。。

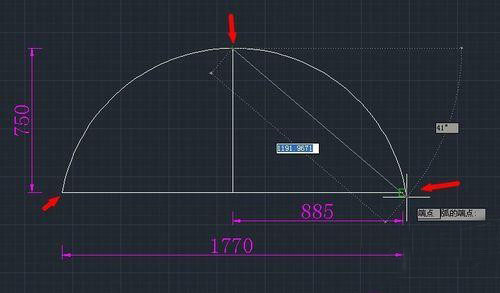

5、选择绘制圆弧。。。。。。。然后把三个端点毗连起来。。。。。。。
6、再使用修剪工具（快捷键TR），，，，，，把多余的一半切掉。。。。。。。（使用TR后回车键一下<选取所有>就利便多了）

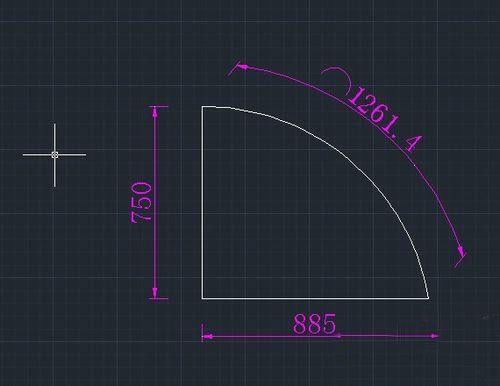

7、现在我们来看一下弧长，，，，，，是1261.4，，，，，，比客户提供的1261多了0.4，，，，，，这个有时间是精度的问题（四舍五入），，，，，，修改一下精度的设置就可以了。。。。。。。

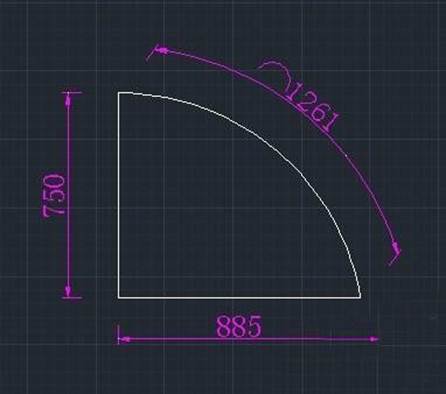

8、点选上方的标注样式设置（或者选菜单栏的【标注】→【标注样式】）选用自己使用的标注项目，，，，，，修改，，，，，，在主单位这一栏，，，，，，把精度从小数点后1位设置成个位数（0.0→0），，，，，，点确定，，，，，，客户提供的原图就出来了。。。。。。。
以上就是CAD已知牢靠弧长和两条直角边画弧的教程，，，，，，希望对各人有资助。。。。。。。
