CAD怎么标注Φ尺寸及上下公差



CAD怎么标注Φ尺寸及上下公差？？？ ？？？？CAD标注中需要输入Φ尺寸以及上下公差，， ， ，，，，，怎么实现快速标注呢？？？ ？？？？想要在CAD中快速标注，， ， ，，，，，有什么相关的标注快捷键呢？？？ ？？？？今天小编给各人先容CAD快速标注Φ尺寸及上下公差的要领，， ， ，，，，，下面是详细的操作历程。。。。。。




1、新建一个文本文档，， ， ，，，，，将下列字符复制其中生涯，， ， ，，，，，并将厥后缀名改为LSP放到CAD子目录下 ；；；；；；；

字符：

标注的快捷键

(DEFUN C:DD()(COMMAND "dimlinear"))

笔直标注公差

复制内容到剪贴板



(defun c:czc()



(setq p1 (getpoint "\n 请输入标注起点:"))



(setq p2 (getpoint "\n 请输入标注终点:"))



(setq d21 (cadr p1))



(setq d22 (cadr p2))



(setq d1 (getstring "\n 请输入标注尺寸:"))



(setq d2 (abs (- d21 d22)))



(setq s (getstring "\n输入上公差：") x (strcat "^" (getstring "\n输入下公差：")))



(if (= s "0") (setq s " 0"))



(if (= x "^0") (setq x "^ 0"))



(if (/= d1 "")



(setq dd (strcat "%%c" d1 "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )) (setq dd (strcat "%%c" "<" ">" "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )))



(command "dimlinear" "ve" p1 p2 "T" dd)



)



2、加载lisp文件，， ， ，，，，，加载完成后，， ， ，，，，，重启CAD软件。。。。。。



3、标注办法：

1）在输入栏输入快捷键CZC ；；；；；；；

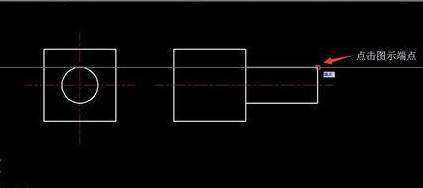

2、点击要标注的上端点 ；；；；；；；

CAD怎么标注Φ尺寸及上下公差

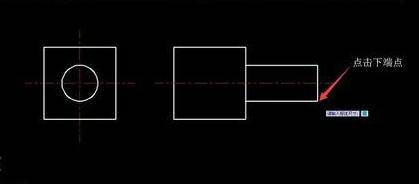

3）点击要标注的下端点 ；；；；；；；

CAD怎么标注Φ尺寸及上下公差

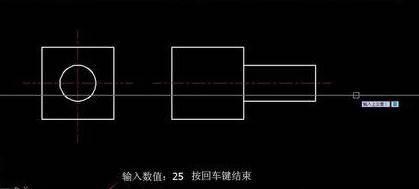

4）输入要标注的尺寸 ；；；；；；；（若为默认尺寸，， ， ，，，，，该方规律右键点击）

CAD怎么标注Φ尺寸及上下公差

5）输入上公差数值，， ， ，，，，，按回车键竣事 ；；；；；；；

6）输入下公差数值，， ， ，，，，，按回车键竣事 ；；；；；；；

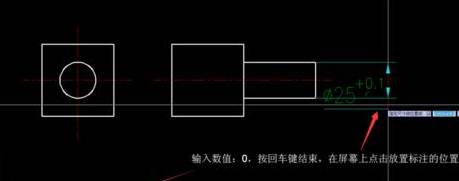

7）点击安排标注的位置，， ， ，，，，，标注完成。。。。。。

CAD怎么标注Φ尺寸及上下公差




以上就是CAD快速标注Φ尺寸及上下公差的教程，， ， ，，，，，很简朴，， ， ，，，，，感兴趣的朋侪可以实验操作一下。。。。。。
