CAD丈量距离和面积的五种要领
CAD中怎样丈量距离和面积？？？？？？？ CAD图，，，，，最主要的就是尺寸——距离（长度）、面积，，，，，这些必需做到精准无误。。。。。。。通过CAD提供的盘问工具，，，，，我们可以准确的测出图纸所绘制的准确数据，，，，，从而确定我们事情的准确度。。。。。。。下面我们就通过实例看一下详细的操作办法。。。。。。。
一、丈量距离常用的三种要领：
1、在最下方的下令行直接输入“DIST” ；；；；；

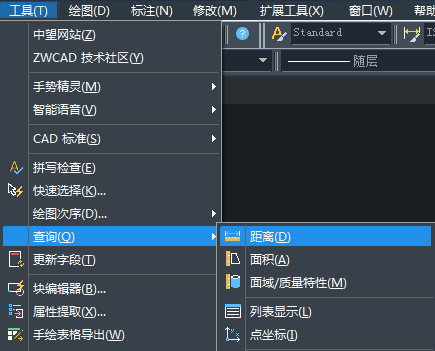

2、在菜单栏中依次选择“工具——盘问——距离” ；；；；；
3、单击上方工具栏图标中的“盘算器”图标，，，，，在弹出的盘算器中点击“两点之间的距离”图标“。。。。。。。
二、实例：丈量一条线段长度

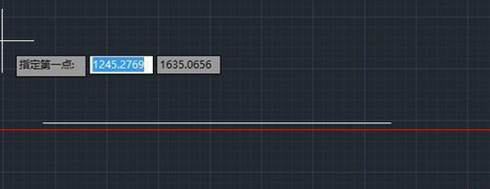

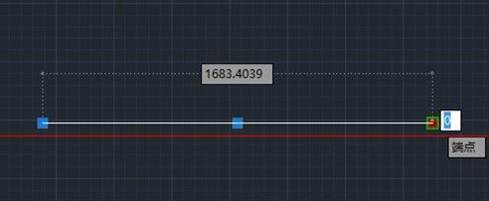

如图所示，，，，，图纸上有一条没有标尺寸的线段，，，，，我们需要丈量其长度，，，，，首先，，，，，下令行输入DIST，，，，，显示“指定第一点”后，，，，，鼠标点击图纸中线段的一个端点，，，，，然后再点击另一个端点，，，，，即可望见线段上方泛起准确的尺寸数据。。。。。。。
三、实例：丈量距离

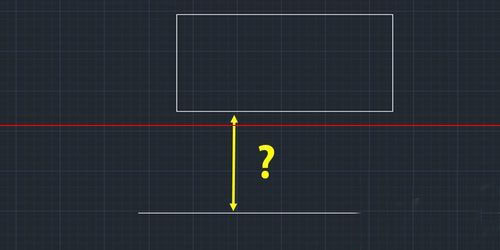

例如图中有一个矩形、一条线段，，，，，需要丈量矩形与线段之间的笔直距离是几多？？？？？？？

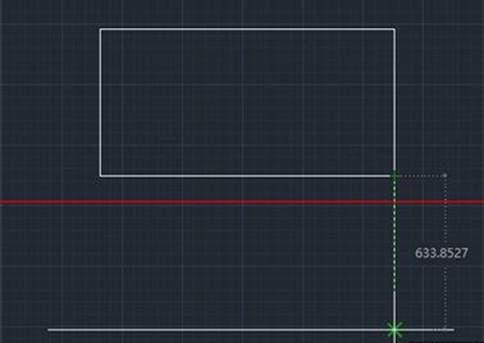

菜单栏中依次选择“工具——盘问——距离“，，，，，然后鼠标点击矩形右下角端点，，，，，再点击笔直的线段上的一个点就可以看到距离数据的泛起了。。。。。。。
四、丈量面积的三种方法：
1、在下令行里输入“MEASUREGEOM";
2、在菜单栏中依次选择“工具——盘问——面积” ；；；；；
3、在”盘问“工具栏中直接点击”面积“按钮
五、实例：丈量一个矩形的面积
鉴于下令行中的英文欠好记，，，，，我们这里使用第二种方法：在菜单栏中依次选择“工具——盘问——面积”。。。。。。。

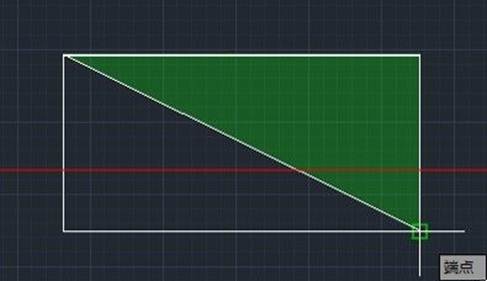

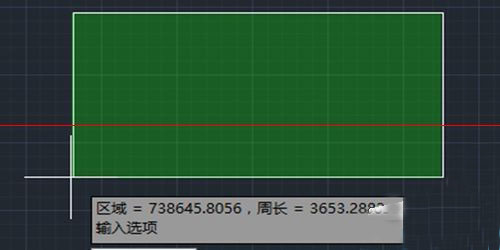

然后依次选择矩形的四个端点，，，，，为了阻止蜕化，，，，，建议凭证由左至右、由上到下的顺序选择端点，，，，，这样整个矩形就会所有变颜色，，，，，回车确认后，，，，，就会发明下方泛起数据框，，，，，显示面积、周长。。。。。。。
以上就是CAD丈量距离和面积的五种要领，，，，，希望对各人有所资助。。。。。。。
