中望CAD中怎么画一个是非太极图形？？？？？？？ CAD制图很简朴，，，，，，新手也可以画出许多悦目的图案，，，，，，下面小编教各人画一个是非太极图形，，，，，，主要是由圆组成的，，，，，，下面我们一起来看看CAD制图的详细教程。。。。。。
1、翻开CAD软件，，，，，，首先我们画一个半径为60的一个圆，，，，，，翻开工具捕获设置，，，，，，勾选我们要用到的点，，，，，，划分是圆心、端点、象限点，，，，，，设置完成以后点击确定。。。。。。

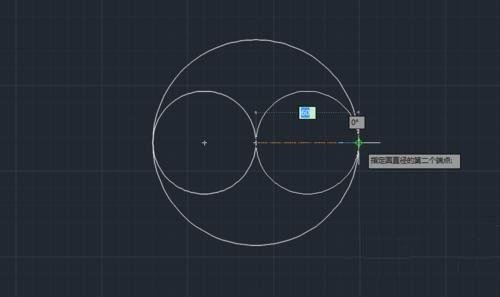

2、回到绘图界面，，，，，，在大圆内里我们需要画2个半径为30的小圆。。。。。。使用工具捕获和圆工具中的两点模式，，，，，，先捕获大圆圆心，，，，，，然后鼠标移动捕获到大圆左边的象限点，，，，，，画出第一个小圆，，，，，，重复此办法画出另外一个圆。。。。。。

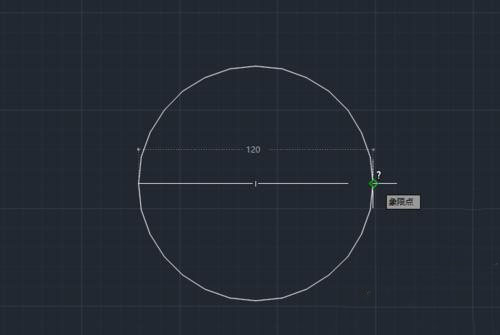

3、画好以后三个圆两两相切，，，，，，我们用di下令丈量一下每个圆的直径。。。。。。两个小圆直径都是60，，，，，，大圆直径为120.

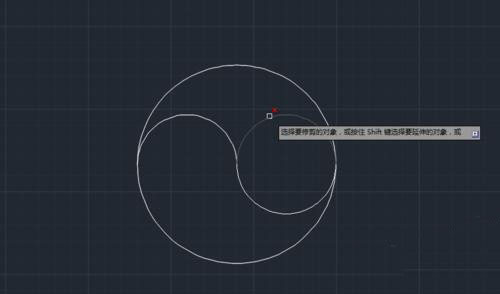

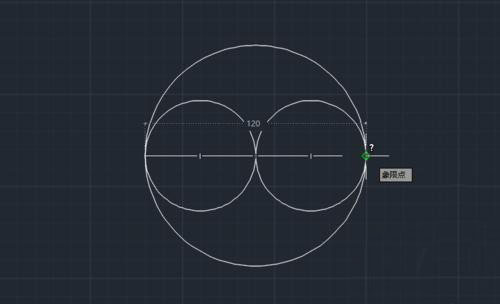

4、接下来我们使用修剪工具，，，，，，点击修剪工具，，，，，，再按一下enter键或者单击一下鼠标右键，，，，，，然后移动到小圆上如图举行修剪。。。。。。

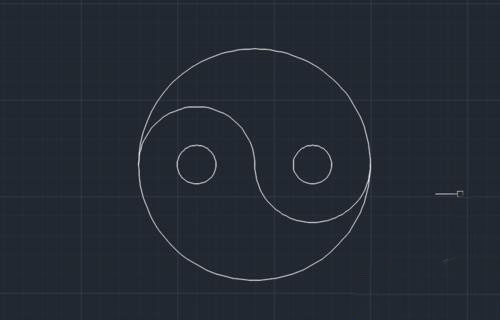

5、完成以后找到两个小圆的圆心，，，，，，再画2个半径为10的小一点的圆。。。。。。这样太极的轮廓已经出来了。。。。。。
6、下面我们要给轮廓上色，，，，，，在视图内里点击工具选项板，，，，，，翻开以后找到图案填充。。。。。。点击一下图案中的实体填充，，，，，，然后在要上色的地方单击一下。。。。。。

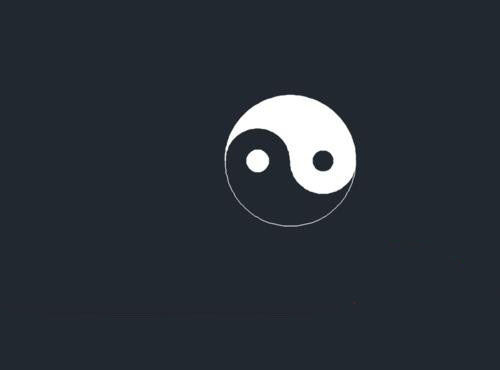

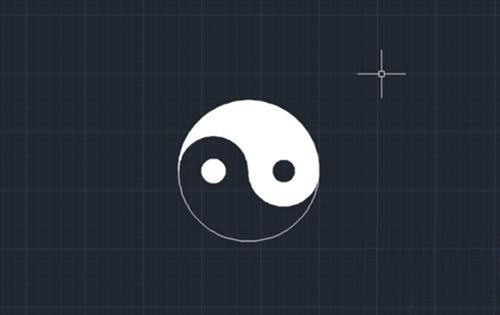

7、关闭图形栅格，，，，，，来看一下最后的效果，，，，，，太极图已经所有完成了。。。。。。这里填充了白色的圆和大圆白色的一半，，，，，，另外一半是配景致是黑灰色，，，，，，虽然也可以在图案填充内里找到喜欢的颜色举行填充。。。。。。
这样一个是非太极图形就绘制完成啦，，，，，，很简朴，，，，，，感兴趣的朋侪赶忙下手实验画一下吧。。。。。。
