CAD怎么绘制图幅？？？？？
图幅，，，，，，全称是图纸幅面，，，，，，指绘制图样的图纸的大�。。。。。�，，分为基本幅面和加长幅面两种。。。。。我们一样平常都会把CAD的设计图放到图幅里，，，，，，这样就可以明确的知道这幅图纸的详细规模。。。。。今天小编给各人先容CAD绘制图幅的要领，，，，，，下面一起来看看详细的教程先容。。。。。
1、翻开CAD软件，，，，，，这里以A3图纸为例，，，，，，420x297（mm)举行绘制。。。。。
2、设置图层：细实线和粗实线的选择，，，，，，细实线为绿色，，，，，，线型为continuous，，，，，，粗实线白色，，，，，，仍为continuous。。。。。

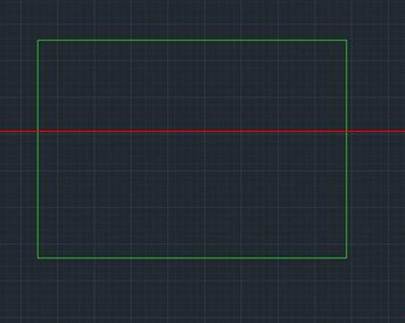

3、绘制图幅：选择图层为绿色的细实线图层，，，，，，输入rec(矩形下令），，，，，，空格键确定，，，，，，鼠标选定第一点，，，，，，第二点为对角点，，，，，，输入坐标（420,297），，，，，，空格键确定。。。。。

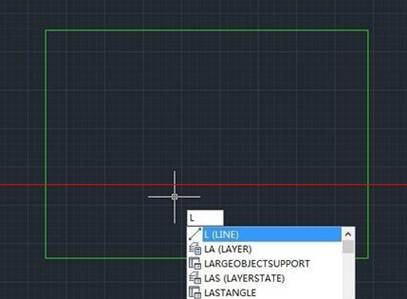

4、切换图层，，，，，，选择白色粗实线的线型，，，，，，输入l(直线下令），，，，，，选定左下角点，，，，，，按住shift+2，，，，，，进入相对坐标，，，，，，输入（25,5），，，，，，确定另一点。。。。。

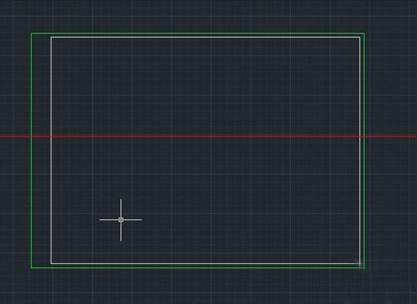

5、翻开正交模式，，，，，，鼠标向右移动，，，，，，输入390，，，，，，空格键确定第二点，，，，，，继续鼠标上移，，，，，，输入287，，，，，，空格键确定，，，，，，继续鼠标左移，，，，，，输入390，，，，，，空格键确定，，，，，，再选择第一点（25,5），，，，，，闭合图形。。。。。删除箭头所指的第一条线.

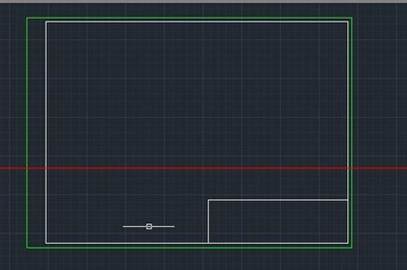

6、在右下角举行问题栏的绘制。。。。。以内矩形右下角的点为起始点，，，，，，输入直线下令，，，，，，选定该点，，，，，，鼠标上移，，，，，，并输入56，，，，，，空格键确定，，，，，，左移输入180，，，，，，空格键确定，，，，，，下移输入56，，，，，，空格键两次，，，，，，完成图形的闭合。。。。。
7、选择最先的上移56的线，，，，，，此处有两条粗实线，，，，，，故应删除一条，，，，，，选择一条，，，，，，按delete键删除，，，，，，这样A3的图幅就绘制完成了。。。。。
以上就是CAD绘制图幅的要领先容，，，，，，绘制图幅有利于我们作图的规范，，，，，，图纸越发清晰。。。。。
