CAD怎么设计一个机械零件平面图
CAD怎么设计一个机械零件平面图？？？？？？？？CAD中绘制平面图是很简朴的，，，，，，今天小编教各人制作一个很简朴的弯头零件平面图，，，，，，一起来看看详细的操作教程吧。。。。 。。

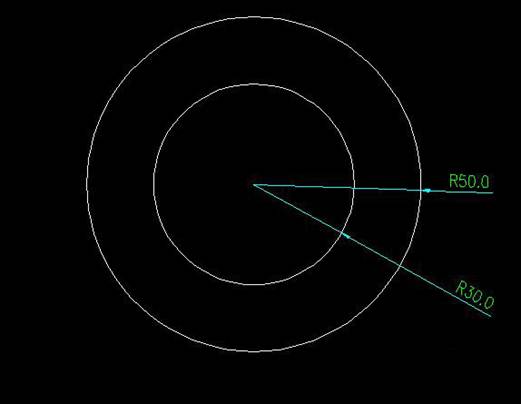

1、翻开CAD软件，，，，，，新建图纸，，，，，，画两个同心圆，，，，，，半径划分为30mm和50mm。。。。 。。

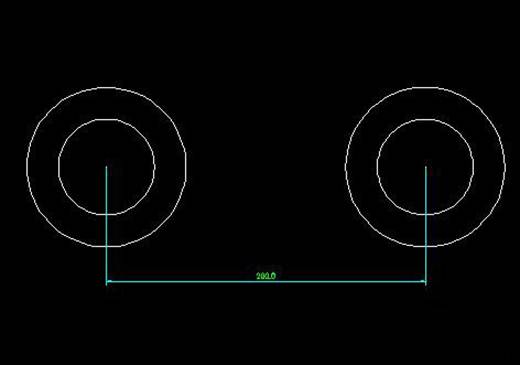

2、沿着办法1的圆心向右200mm位置为圆心，，，，，，复制相同的同心圆，，，，，，也可以用镜像下令。。。。 。。

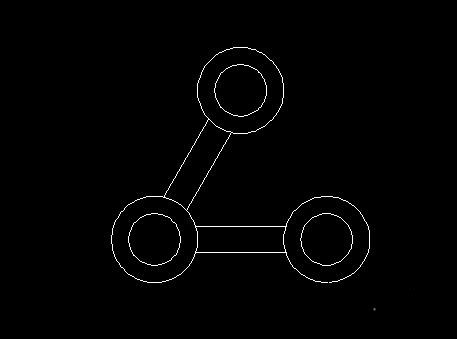

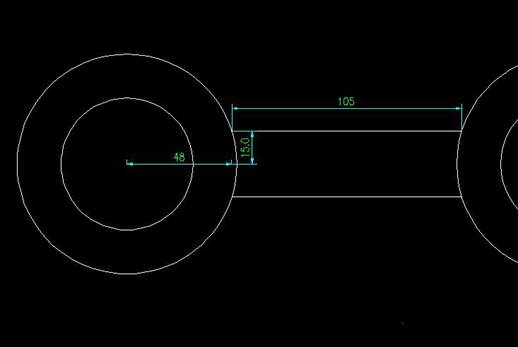

3、沿着办法1圆心向右水平48mm，，，，，，在笔直向上与大圆相交点为起点，，，，，，水平向右画线，，，，，，与另一个同心圆的大圆相交，，，，，，然后镜像爆发另外一条直线。。。。 。。
4、用旋转ro下令，，，，，，以办法1圆心为基点，，，，，，旋转第二组同心圆和办法3直线为工具，，，，，，然后依次是复制(c)、60°，，，，，，举行旋转复制。。。。 。。
5、画办法1同心圆和办法2同心圆的外切线，，，，，，最下面的一条，，，，，，同理画办法1同心圆和办法4同心圆的外切线，，，，，，最上面一条，，，，，，如图所示画二条相交线。。。。 。。

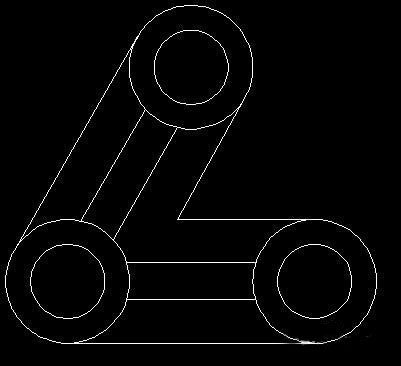

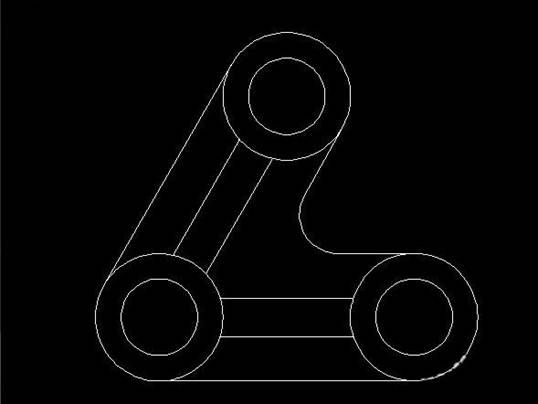

6、然后对办法6的相交线举行倒圆角，，，，，，圆角半径为30mm。。。。 。。就获得最后的图形了。。。。 。。
这样就绘制完成好了一个机械零件，，，，，，以上就是CAD设计机械零件的教程，，，，，，希望各人喜欢。。。。 。。
