CAD重大图形怎么快速盘算面积?
在CAD中绘制了一个很重大的图形 ，， ，， ，想要盘算该图形的面积应该怎么做呢？ ？？？？？？？下面小编给各人带来一个盘算面积的要领 ，， ，， ，有需要的朋侪可以接着往下看。。。。。。

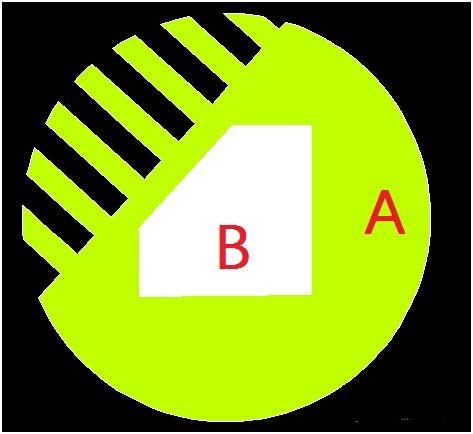

1、建设文件“CAD面积盘问” ，， ，， ，绘制图形如下 ，， ，， ，图形由白色区域B和黄色区域A组成 ，， ，， ，需要求的是黄色区域A的面积。。。。。。

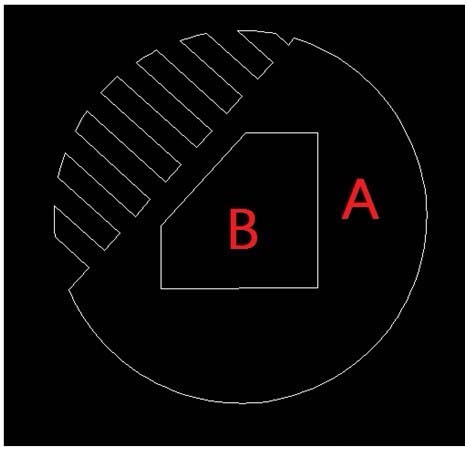

2、去除填充部分如下图：
3、点击“绘图”下拉菜单 ，， ，， ，点击面域； ；；；；；；

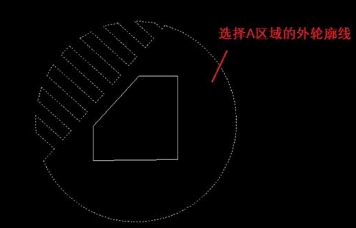

4、选择A区域外轮廓线 ，， ，， ，如图所示 ，， ，， ，按鼠标右键或Enter确定。。。。。。我们就建设了一个外轮廓线为下图虚线所示的面域。。。。。。

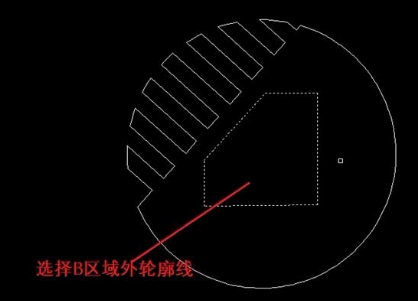

5、继续建设面域B ，， ，， ，选择B区域外的轮廓线 ，， ，， ，如图所示 ，， ，， ，按鼠标右键或Enter确定。。。。。。
6、翻开“工具”下拉菜单“盘问” ，， ，， ，点击“面积。。。。。。
7、翻开面积丈量下令 ，， ，， ，输入“O” ，， ，， ，按Enter,回车,选择适才建设的面域工具A。。。。。。

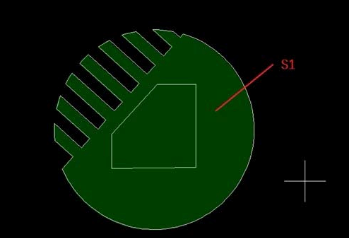

8、从下图可以看出绿色区域的面积S1=29.1211mm2。。。。。。
9、下面我们接着求B区域的面积 ，， ，， ，按Enter键回车 ，， ，， ，继续面域丈量下令 ，， ，， ，输入“o” 按Enter,回车,选择适才建设的面域工具B。。。。。。
10、我们获得B区域的面积为6.2180 mm2 ，， ，， ，那么这样我们可以获得我们所求A区域的面积为 S1-A=29.1211mm2
以上就是CAD丈量重大图形的面积的教程 ，， ，， ，希望各人喜欢 ，， ，， ，请继续关注中望CAD官网 ，， ，， ，下方就是23411永利公众号哦！
