CAD 怎么绘制三角形内嵌花朵的图形?
怎么用CAD画一个三角形，，，， ，，并且内里有花多的图形，，，， ，，同时求周长和阴影面积等操作呢 ？？？？？？接下来请看小编给各人带来的详细先容。。。。。。
1、翻开CAD软件，，，， ，，新建一个新文件。。。。。。
2、绘制恣意巨细五边形（有1极点在五边形竖直中心线上方）。。。。。。
3、划分以五边形的五个极点为圆心，，，， ，，五边形边长的一半为半径画五个圆。。。。。。

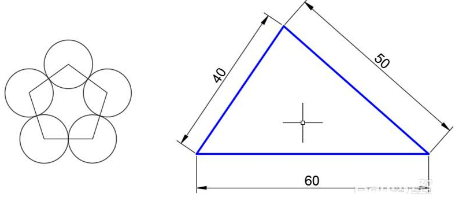

4、绘制边长为40、50、60的三角形（位置可以随意些，，，， ，，如下图）。。。。。。

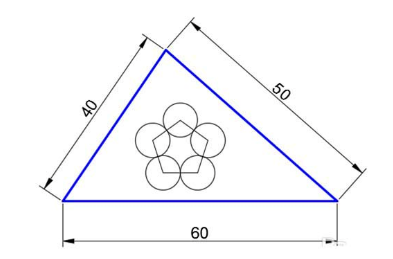

5、适当缩�。。。。。。ɑ蚍糯螅┪灞咝渭拔甯鲈玻ㄊ蛊淇梢苑旁谌切文冢┎⒁贫饺切文�。。。。。。如下图

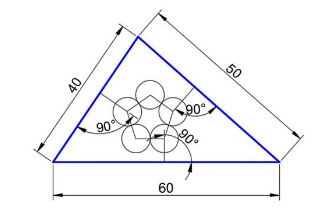

6、划分过五边形左上角、右上角、右下角极点做笔直三角形40长、50长、60长边的笔直线。。。。。。如下图

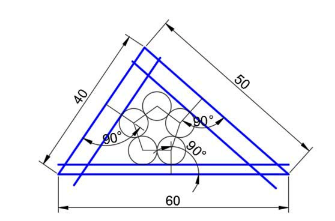

7、偏移（偏移方法为通过）三角形三条边，，，， ，，偏移到上办法画的笔直线与圆的交点。。。。。。如下图

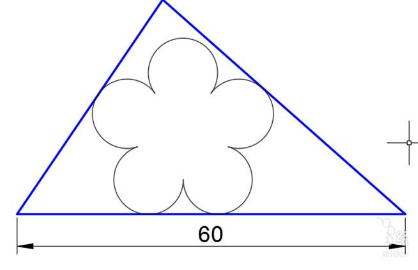

8、删除多余线，，，， ，，修剪图形，，，， ，，按三角形水平边为60缩放整个图形。。。。。。
10、盘问所求尺寸，，，， ，，周长，，，， ，，面积。。。。。。a=17.5964 b=20.3266 C=29.52 红色曲线周长=117.5734 阴影面积=233.1049
以上就是CAD三角形内嵌花朵的操作要领，，，， ，，希望各人喜欢，，，， ，，请继续关注中望CAD。。。。。。
