怎样提取CAD图纸中图形的数据？？？？？？？
今天我们来学习一下怎样提取CAD图纸中图形的数据。。。。。。。
要领一：使用盘问下令提取图形数据
若是需要提取图中某条多段线的极点坐标或者图中多个点工具的坐标，，，，， ，可以直接用列表盘问LIST下令将图形的数据列出来，，，，， ，然后从文本窗口中将需要的数据复制出来，，，，， ，这种要领很简朴，，，，， ，但若是要提取的数据较量多的时间，，，，， ，处置惩罚起来相对较量贫困。。。。。。。
盘问的操作很简朴，，，，， ，下面通过一个简朴的样例说明一下：

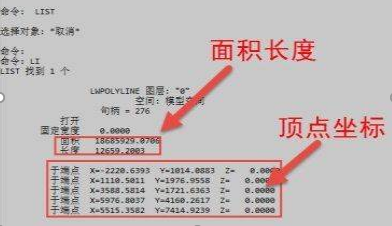

绘制一条有多个极点的多段线，，，，， ，选择多段线，，，，， ，输入LI，，，，， ，回车，，，，， ，就会弹出一个文本窗口，，，，， ，此多段线的相关数据就所有都枚举出来了，，，，， ，如图所示。。。。。。。
以后文本窗口中就可以将需要的数据复制粘贴到WORD或EXCEL，，，，， ，不过后续还需要举行一些处置惩罚，，，，， ，好比删除多余的文字。。。。。。。

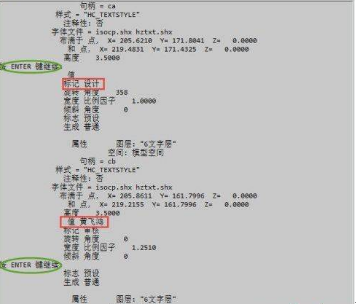

若是要提取更重大图形的数据就没那么利便了，，，，， ，假设我们要提取一个属性图块（若是图框的问题栏中）的数据，，，，， ，若是用LI盘问显然就不可了。。。。。。。输入LI后，，，，， ，你可能需要回车多次才华将图块的数据都显示出来，，，，， ，并且属性的标记和值之间都会隔很多多少行，，，，， ，要摘出来可禁止易，，，，， ，如图所示。。。。。。。
遇到这种情形，，，，， ，必需接纳专用的功效：属性提取。。。。。。。
要领二：CAD的属性提取功效
CAD早期版本的属性提取ATTEXT功效操作较量重大，，，，， ，需要设置样例文件，，，，， ，会用的人并未几。。。。。。。厥后CAD又提供了一个增强版的属性提取功效，，，，， ，功效名称是EATTEXT，，，，， ，这个功效用来就相对较量简朴了，，，，， ，到了近期的版本，，，，， ，功效名称改成了数据提取dataextraction，，，，， ，不过之前的EATTEXT下令仍能用。。。。。。。
下面我们通过一个简朴的实例来看看数据提取的数据提起功效。。。。。。。
准备一张图纸，，，，， ，图纸中有多段线或属性块都可以。。。。。。。数据提取功效可以用下面几种方法挪用，，，，， ，菜单：工具>数据；；；； ； ；功效区面板的插入选项卡中单击数据提取按钮，，，，， ，如图所示；；；； ； ；下令行直接输入EATTEXT。。。。。。。
以上就是关于关于怎样在CAD图纸中提取图形的数据要领。。。。。。。
