用CAD怎样画菠萝
菠萝是一种热带水果，，，，，，，，小时间最喜欢吃的是菠萝，，，，，，，，美术课最喜欢画的也是菠萝，，，，，，，，由于它画起来很简朴，，，，，，，，以是在学CAD的时间自然想到画菠萝，，，，，，，，不过貌似不是那么容易。。。。 。。
1.翻开CAD软件，，，，，，，，新建一个空缺文件
2执行椭圆下令,画椭圆。。。。 。。这个方法有多种：

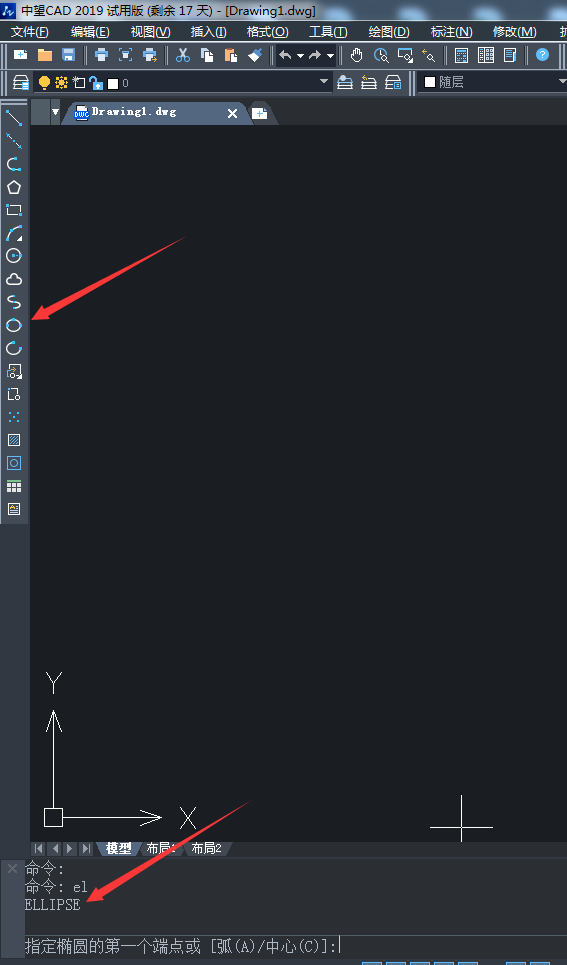

第一种：见下图直接在工具栏中点击快捷图标，，，，，，，，
第二种：执行【绘图】-【椭圆】
第三种：输入字母“EL”回车。。。。 。。
3.激活椭圆下令之后，，，，，，，，输入坐标210,220，，，，，，，，回车。。。。 。。这是指定椭圆的第一个轴端点。。。。 。。然后输入坐标210,70，，，，，，，，回车，，，，，，，，这是指定椭圆的第二个轴端点。。。。 。。再输入数字60，，，，，，，，回车，，，，，，，，这是指定椭圆另一个半轴的长度。。。。 。。
到这里，，，，，，，，菠萝的形状就画好了，，，，，，，，椭圆。。。。 。。
4.执行圆弧下令，，，，，，，，方法同样有多种：
第一种：直接点击左边工具栏中的快捷图标
第二种：执行【绘图】-【圆弧】
第三种：输入字母“A”，，，，，，，，回车。。。。 。。
激活圆弧下令之后，，，，，，，，执行以下操作：
① 180,210，，，，，，，，回车
② 210,200，，，，，，，，回车
③270,160，，，，，，，，回车
到这里，，，，，，，，第一个圆弧就画好了，，，，，，，，也许有人要问了，，，，，，，，这个圆弧凌驾了椭圆怎么办，，，，，，，，这个没关系，，，，，，，，后面会讲到怎么修剪它。。。。 。。
5.执行偏移下令，，，，，，，，画菠萝花纹。。。。 。。
①输入字母“O”，，，，，，，，回车
②输入数字3，，，，，，，，这是指定偏移距离。。。。 。。
③选中之前画好的圆弧如下图般偏移

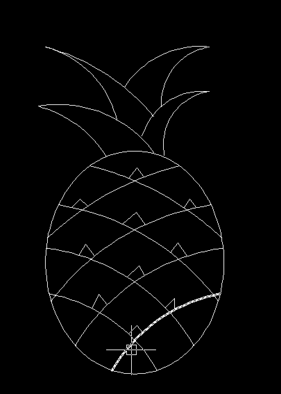

6. 执行延伸 下令，，，，，，，，如下图延伸圆弧，，，，，，，，同时修剪圆弧。。。。 。。
①输入字母”EX“，，，，，，，，回车，，，，，，，，激活延伸下令
② “选择界线的边”，，，，，，，，左键单击椭圆,回车
③左键单击椭圆中的圆弧，，，，，，，，（选摘要延伸的工具或按shift键选摘要修剪的工具），，，，，，，，在这里同时修建掉凌驾椭圆的圆弧。。。。 。。
到这里，，，，，，，，菠萝的一边花纹是画好了，，，，，，，，可是笔者多句嘴，，，，，，，，要延伸某条线段，，，，，，，，除了用延伸下令外，，，，，，，，在修剪（TR）状态下按shift同样是延伸。。。。 。。修剪与延伸是可以互通的。。。。 。。
7. 执行镜像下令，，，，，，，，将花纹镜像到另一边。。。。 。。
①输入字母“MI”，，，，，，，，回车
②选中圆弧，，，，，，，，回车
③指定镜像线的第一点，，，，，，，，椭圆上端点
④指定镜像线的第二点，，，，，，，，椭圆下端点
⑤要删除源工具吗：否，，，，，，，，回车（这一步不必去选择，，，，，，，，直接回车就好）
训练的书上是让笔者凭证之前的方法画另一半的花纹，，，，，，，，可以又没给出坐标点，，，，，，，，以是为了省事，，，，，，，，小编直接镜像了。。。。 。。勿怪。。。。 。。
8. 用直线画菠萝上的小黑点，，，，，，，，这个随意就好
9. 激活圆弧下令，，，，，，，，画叶子。。。。 。。这个最贫困了，，，，，，，，坐标太多了。。。。 。。
①输入“A”，，，，，，，，回车
②191,216，，，，，，，，回车
③180,230，，，，，，，，回车
④145,250，，，，，，，，回车
⑤A，，，，，，，，回车
⑥223,219，，，，，，，，回车
⑦198,241，，，，，，，，回车
⑧145,250，，，，，，，，回车
⑨A，，，，，，，，回车
⑩230,217，，，，，，，，回车
?240,250，，，，，，，，回车
?260,260，，，，，，，，回车
?A，，，，，，，，回车
?215，，，，，，，，230，，，，，，，，回车
?228,250，，，，，，，，回车
?260,260，，，，，，，，回车
?A、回车
?198,241，，，，，，，，回车
?190,260，，，，，，，，回车
?150,290，，，，，，，，回车
?A、回车
?150,290，，，，，，，，回车
?200,265，，，，，，，，回车
?223,243，，，，，，，，回车
?A、回车
?228,250，，，，，，，，回车
?240,280，，，，，，，，回车
?260,290，，，，，，，，回车
?A、回车
?260,290，，，，，，，，回车
?220,280，，，，，，，，回车
?203,263，，，，，，，，回车
这就画完了菠萝的叶子。。。。 。。
10. 旋转20。。。。 。。
①输入“RO”，，，，，，，，回车
②选择整个菠萝，，，，，，，，回车
③在空缺处指定基点，，，，，，，，也就是旋转中心。。。。 。。
④输入数字20，，，，，，，，回车，，，，，，，，这是指定旋转角度。。。。 。。
⑤完了，，，，，，，，菠萝画好了
