CAD怎样中分线段
在CAD应用中，，，，，，， ，许多时间需要对一条线段举行等距或者等长分段，，，，，，， ，以利便在中分点上绘制图形。。。。。。。若是仅仅是分成两段，，，，，，， ，还能使用捕获中点的要领绘图，，，，，，， ，但若是分成多段的话，，，，，，， ，应该怎么绘制图形呢？？？？？？？？请阅读下文。。。。。。。
一、等距分段：

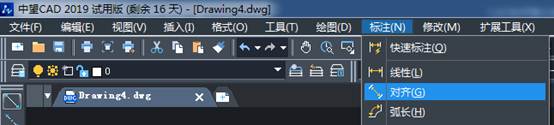

1.点击标注，，，，，，， ，对齐：
2.右击下方状态拦亓 工具捕获，，，，，，， ，然后点击设置

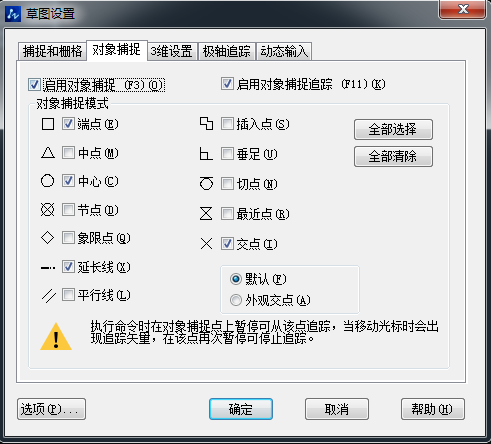

3.如下图所示，，，，，，， ，勾选响应的参数，，，，，，， ，然后点击确定 ：
4.点击线段的两个端点，，，，，，， ，然后向一侧拖拽，，，，，，， ，再点击，，，，，，， ，即可显示出目今线段的长度
5.直接输入下令 me后，，，，，，， ，按回车，，，，，，， ，或者点击空格，，，，，，， ，即可执行等距分段功效。。。。。。。
6.选摘要分段的线段后，，，，，，， ，按键盘上的Ctrl+回车，，，，，，， ，即可确认选择。。。。。。。
7.输入要分段的距离，，，，，，， ，如300，，，，，，， ，按回车或者空格确认输入。。。。。。。

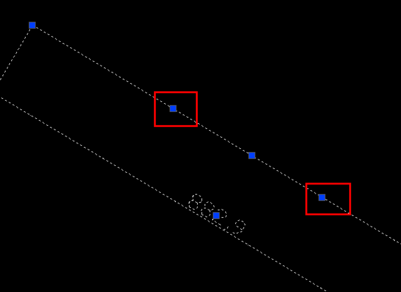

8.选取整个线段，，，，，，， ，即可发明在线段所在的位置，，，，，，， ，泛起另外的两个点。。。。。。。这两个点，，，，，，， ，即是目今线段的等距分点：
二、等长分段：
1.要对线段等长分段的话，，，，，，， ，直接输入下令 div，，，，，，， ，或者点击 绘图，，，，，，， ，点，，，，，，， ，定命分段：
2.选摘要分段的线段，，，，，，， ，并按键盘上的 Ctrl+回车确认选择。。。。。。。
3.输入要分段的数，，，，，，， ，如3，，，，，，， ，按回车或者空格确认输入。。。。。。。

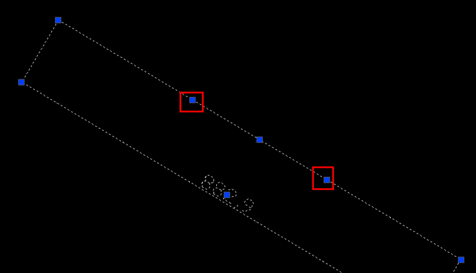

4.选择整个线段，，，，，，， ，即可发明在线段所在的线条上，，，，，，， ，多出两个点，，，，，，， ，即目今线段的3中分端点：
三、查找分段点：

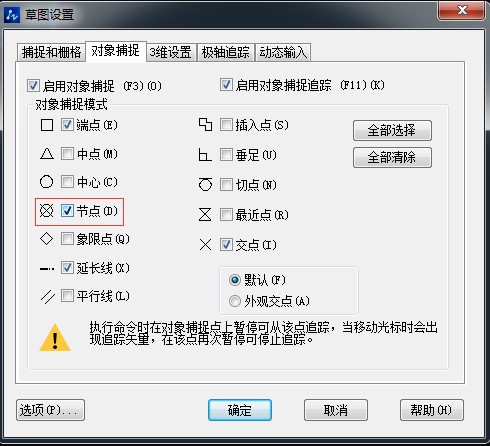

1.要查找分段点，，，，，，， ，先选择一个绘图工具，，，，，，， ，如直线，，，，，，， ，然后右击 工具捕获，，，，，，， ，然后选择 设置。。。。。。。如下设置之后，，，，，，， ，点击 确定 ：

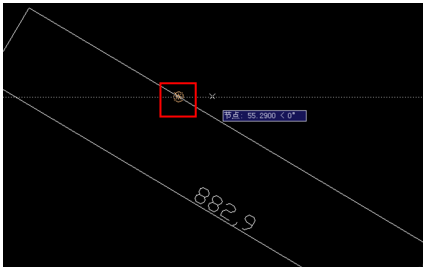

2.鼠标指针靠近分端点的时间，，，，，，， ，会在分段点上泛起交织的黄色图标提醒。。。。。。。继续靠近该端点，，，，，，， ，当该端点被黄色的圆圈困绕的时间，，，，，，， ，则体现此时点击左键，，，，，，， ，即可选择目今端点作为起始点：

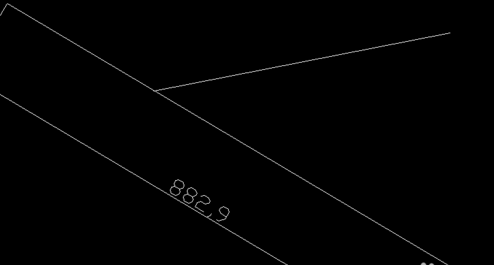

3.如下图所示，，，，，，， ，在该端点绘制一条线段：
注重：若是要删除分段点，，，，，，， ，需要将线段换到另一个图层，，，，，，， ，然后隐藏该图层，，，，，，， ，再选择删除端点即可。。。。。。。唬�；；；；；＝哟刈⑾路�中望CAD公众号，，，，，，， ，更多资讯等你来！
