怎么用CAD画六连环
之前教过各人用CAD画奥运五环 ，，，，，，今天 ，，，，，，我们给各人带来一个画六连环的教程 ，，，，，，希望能帮到一些朋侪。。。。。。。。

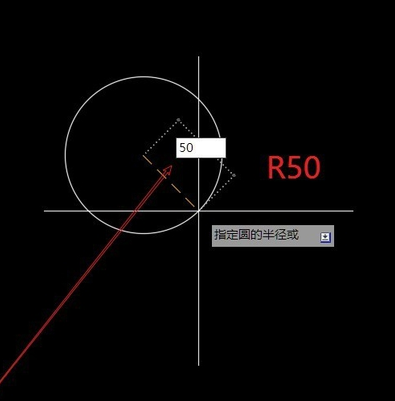

1.翻开中望CAD2019 ，，，，，，用【圆：C】下令 ，，，，，，画一个R50的圆 ，，，，，，如图

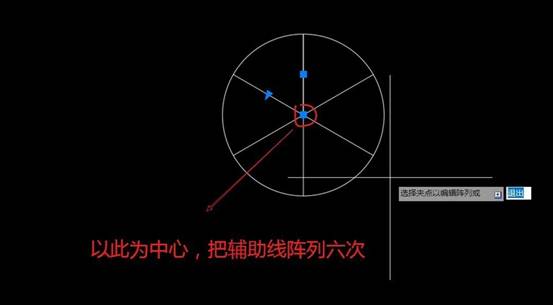

2.用【直线：L】下令 ，，，，，，画一条笔直的半径辅助线 ，，，，，，再用圆阵列把辅助线阵列6次 ，，，，，，如图

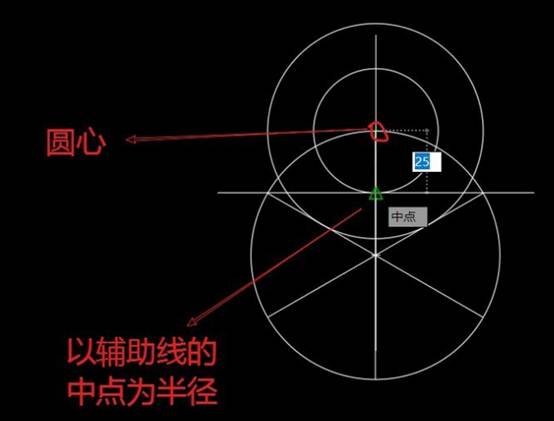

3.在其中一个R50与辅助线线的交点 ，，，，，，画一个与辅助线相切的圆 ，，，，，，在统一个圆心 ，，，，，，再画一个以辅助线中心为半径的圆 ，，，，，，如图

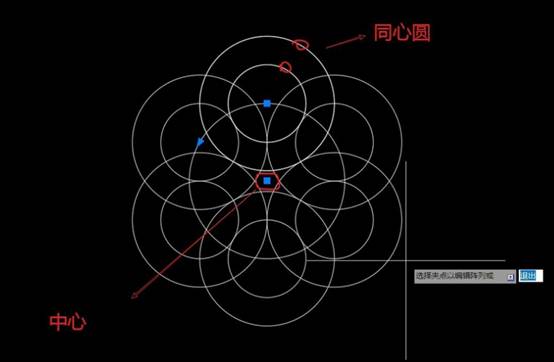

4.辅助线删除 ，，，，，，用【圆阵列】下令 ，，，，，，把新画的两个同心圆 ，，，，，，以R50的圆心为中心阵列6次 ，，，，，，如图

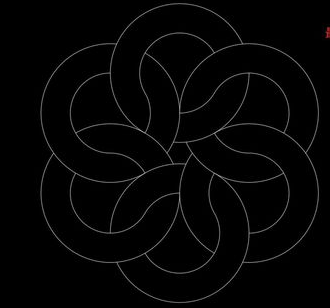

5.用【剪切：TR】下令 ，，，，，，把圆修剪成以下图形 ，，，，，，把R50删除 ，，，，，，再修剪成以下图形的样子。。。。。。。。
6.把中心圆画好 ，，，，，，标注好尺寸 ，，，，，，六连环就画好了！
以上即是用CAD画六连环的教程 ，，，，，，各人都学会了吗？？？？？？？
