CAD三维设计中用旋转下令画圆台
CAD的用途有许多， ，，，，，，好比可以画圆台， ，，，，，，怎样用旋转下令画圆台呢 ？？？？？？？？接下来看看小编为各人提供的详细要领。。。。。
1、翻开中望CAD2019版， ，，，，，，新建空缺文件。。。。。
2、执行激活多段线下令。。。。。激活要领见下图：

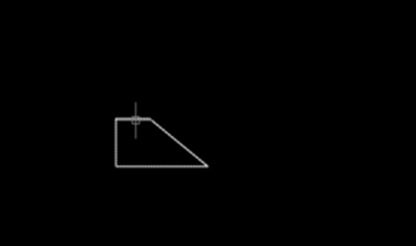

3、画一个直角梯形， ，，，，，，尺寸随意。。。。。

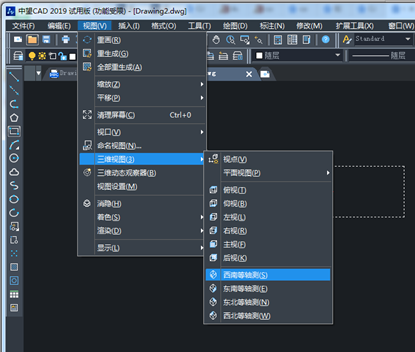

4、调解视图。。。。。要领：执行【视图】-【三维视图】-【西南等轴测】

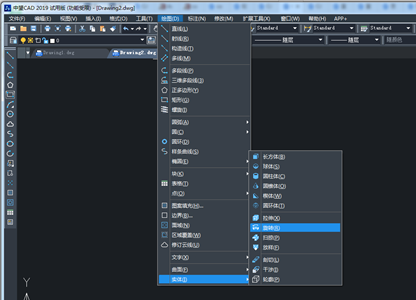

5、激活旋转下令。。。。。要领：执行【绘图】-【实体】-【旋转】

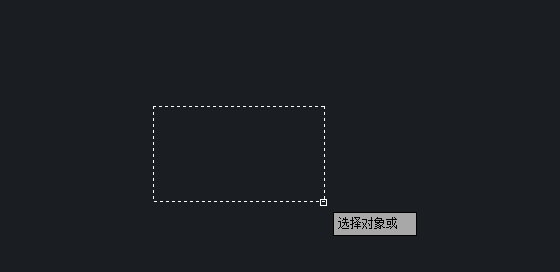

6、旋转要旋转的工具

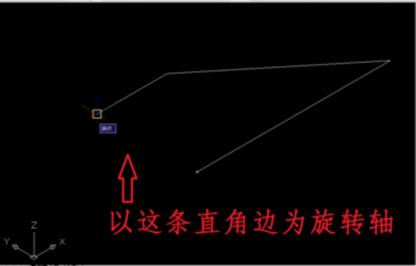

7、先后指定旋转轴的起点和端点。。。。。着实就是以直角梯形的直角边为旋转轴。。。。。

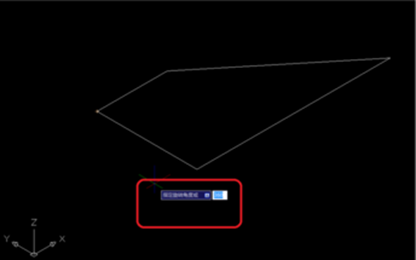

8、输入旋转角度360°回车。。。。。

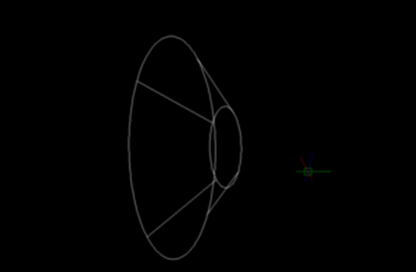

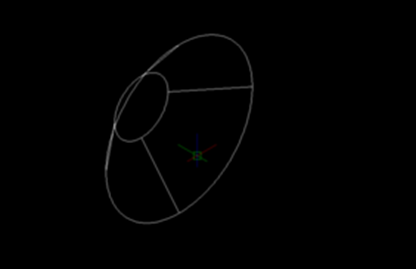

9、圆台画好了， ，，，，，，在这种线框的情形下看还能看出圆台的样子。。。。。

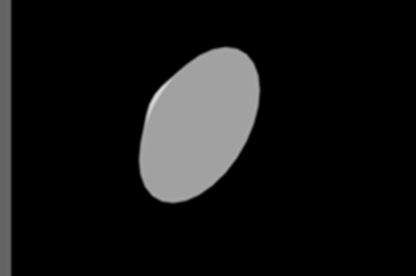

10、渲染的效果如下图， ，，，，，，只能看到圆台的底面和一点点圆弧面。。。。。
11、激活受约束的动态视察
12、按住鼠标左键， ，，，，，，移动鼠标， ，，，，，，旋转视图到合适位置

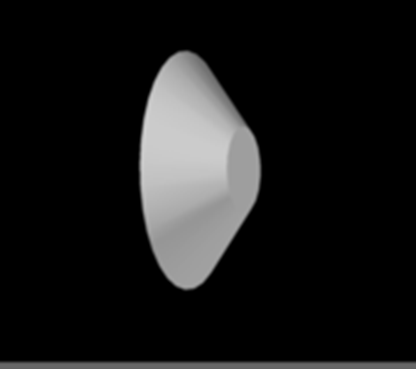

13、再看看渲染效果， ，，，，，，这下很多多少了
