CAD辅助设计中怎么在CAD中画杠杆平面图
杠杆平面图在CAD绘图中是经常使用到的图形之一,虽然看起来很重大,但着实也很简朴的，，，，，，，接下来就看看小编枚举的办法吧.
1、首先,新建一个dwg文件，，，，，，，然后输入直线下令L绘制一条长100的水平直线，，，，，，，此时可以开启正交模式以利便绘制，，，，，，，然后寻找此线中点然后笔直画一条51的竖线，，，，，，，如图所示。。。。。

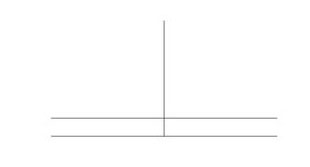

2、接着,输入偏移下令O，，，，，，，选择100的水平直线，，，，，，，然后向上偏移8个单位，，，，，，，最后的效果如图所示。。。。。

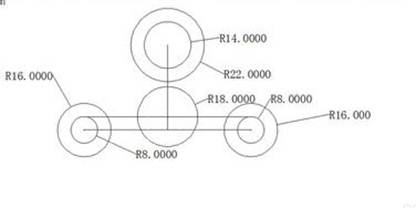

3、然后,输入Ｃ快捷键划分在两条直线的端点和交点处画圆，，，，，，，２个半径８的圆，，，，，，，２个半径16的圆，，，，，，，一个半径14的圆，，，，，，，一个18半径的圆，，，，，，，一个22半径的圆，，，，，，，效果如图所示，，，，，，，小编是为了利便教各人才标注半径的，，，，，，，各人不必标哦！

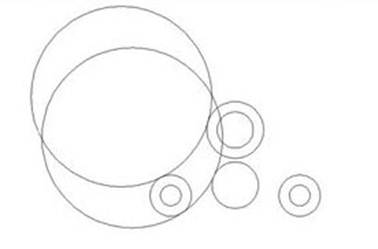

4、选中适才的三条直线，，，，，，，然后删除，，，，，，，这三条着实类似辅助线最后是没有用的，，，，，，，然后点击菜单栏中的“绘图”→“圆”→“相切，，，，，，，相切，，，，，，，半径”，，，，，，，如图所示绘制一个半径为70的相切圆。。。。。
5、继续点击菜单栏中的“绘图”→“圆”→“相切，，，，，，，相切，，，，，，，半径”，，，，，，，如图所示绘制一个半径为70的相切圆。。。。。
6、点击修剪工具，，，，，，，或者直接输入TR快捷键，，，，，，，举行修剪两个相切圆，，，，，，，最后的修剪效果如图所示。。。。。
7、输入MI或者点击右边的镜像工具，，，，，，，选择适才修剪的两条弧线，，，，，，，然后对称镜像这两条弧线，，，，，，，最后效果如图1所示。。。。。
8、点击修剪工具，，，，，，，或者直接输入TR快捷键，，，，，，，举行修剪，，，，，，，最后的修剪效果如图所示。。。。。
9、翻开捕获象限点，，，，，，，然后输入XL绘制四条结构线，，，，，，，三条笔直一条水平的，，，，，，，笔直的中心那条以象限点为基点，，，，，，，然后两条直角相距3.5，，，，，，，上面水平那条的话离象限点3个单位，，，，，，，如图所示。。。。。

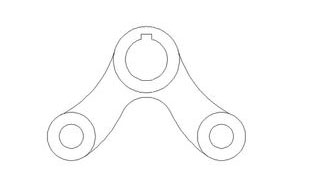

10、最后,输入TR修剪快捷键，，，，，，，效果如图所示，，，，，，，然后生涯就完成了。。。。。
