在CAD中怎样画六角螺母平面图
在机械行业中，， ，，，经�；；；；；；峄铰菽�，， ，，，但要怎样绘制螺母呢?小编接下来为各人先容一个简朴的要领,有需要的朋侪可以参考下.
1、首先,翻开中望CAD软件，， ，，，新建一个空缺文件。。。。。。。。

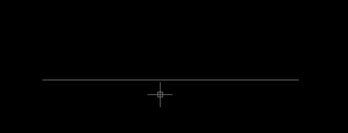

2、接着，， ，，，画一条中心线

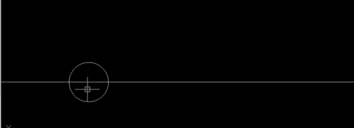

3、接着，， ，，，画一个圆，， ，，，直径?34.92

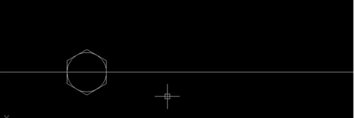

4、接着，， ，，，画一个外切于圆的六边形

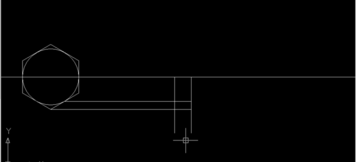

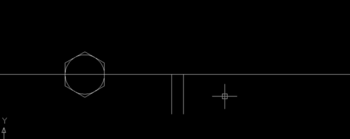

5、然后，， ，，，在旁边画一条长度34.92的线段，， ，，，并平移一份，， ，，，平移距离为10.41
6、在六边形上画两条辅助线

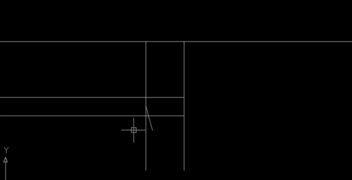

7、从34.92线段的中点处画一条75°角的线段，， ，，，长度没有划定。。。。。。。。

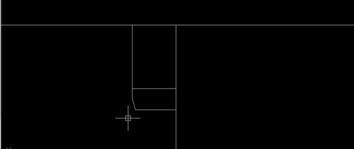

8、修剪多余的线段

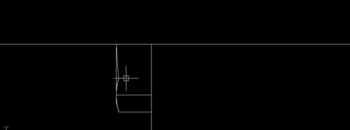

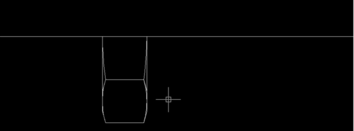

9、按下图使用镜像下令，， ，，，然后画圆弧
10、执行镜像下令，， ，，，按下图方法镜像，， ，，，然后修剪、删除多余的线段，， ，，，并画一条直线将双方毗连起来。。。。。。。。

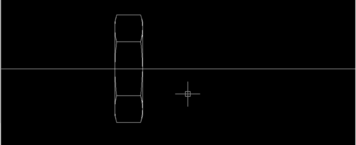

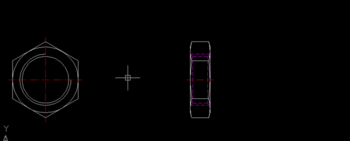

11、再镜像，， ，，，以中心线为镜像线。。。。。。。。这样六角螺母的侧面就画好了。。。。。。。。如下图。。。。。。。。
12、画上螺纹，， ，，，并将中心线修剪，， ，，，就有了下图中的效果。。。。。。。。螺纹尺寸可以查螺纹表。。。。。。。。
