CAD教程之用中望3D绘制毗连件教程。。。。。。
许多时间需要毗连件来毗连其它零部件。。。。。。设计者使用中望软件来绘制毗连件，，，，， ，，，很是的利便简朴。。。。。。接下来小编为各人先容一下怎么绘制毗连件。。。。。。
1、单击“新建”按钮，，，，， ，，，新建一个零件文件。。。。。。

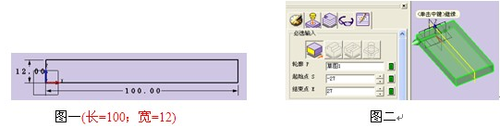

2、在cad绘图区域中单击鼠标右键，，，，， ，，，选择“插入草图”，，，，， ，，，泛起【草图】的属性治理器，，，，， ，，，选择YZ平面后点击确定，，，，， ，，，进入到草图绘制，，，，， ，，，绘制草图如下图所示。。。。。。点击按钮退出草图。。。。。。接着单击【拉伸】按钮，，，，， ，，，泛起【拉伸】的属性治理器，，，，， ，，，轮廓P选择刚绘制好的‘草图1’，，，，， ，，，起始点S设置为‘-27’，，，，， ，，，竣事点E设置为‘27’，，，，， ，，，单击确认后竣事拉伸下令。。。。。。

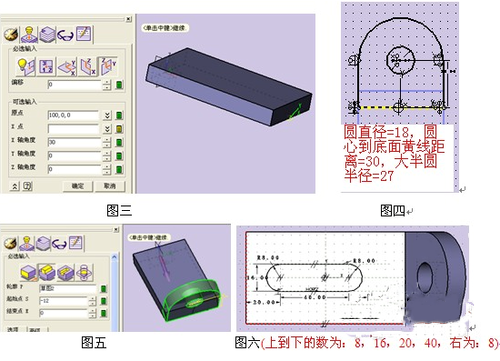

3、cad绘图区域中单击鼠标右键，，，，， ，，，选择“插入基准面”，，，，， ，，，泛起【基准面】的属性治理器，，，，， ，，，用YZ平面来建设一个基准面，，，，， ，，，举行设置。。。。。。建设好后，，，，， ，，，‘插入草图’(同上面要领一样），，，，， ，，，选择刚刚建设好的基准面后，，，，， ，，，进入到草图绘制，，，，， ，，，绘制草图如图所示，，，，， ，，，点击退出草图。。。。。。单击【拉伸】按纽，，，，， ，，，泛起【拉伸】属性治理器，，，，， ，，，在这里先选择‘加运算’，，，，， ，，，再轮廓P选择刚绘制好的‘草图2’，，，，， ，，，起始点S设置为‘-12’，，，，， ，，，竣事点E设置为‘0’，，，，， ，，，如图所示，，，，， ，，，单击确认后竣事拉伸下令。。。。。。

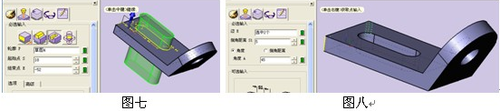

4、在cad绘图区域中单击鼠标右键，，，，， ，，，选择“插入草图”，，，，， ，，，泛起【草图】属性治理器，，，，， ，，，选择在‘第一步拉伸的特征的顶面上’后单击确定，，，，， ，，，进入到草图绘制，，，，， ，，，绘制草图如图所示。。。。。。点击按钮退出草图界面。。。。。。单击【拉伸】按纽，，，，， ，，，泛起【拉伸】的属性治理器，，，，， ，，，注重，，，，， ，，，这里必需要选择‘减运算’，，，，， ，，，而轮廓P就选择刚绘制好的‘草图3’，，，，， ，，，起始点S和竣事点E在设置时，，，，， ，，，只需要凌驾第一步做好的特征的顶面和底部即可，，，，， ，，，如下图所示，，，，， ，，，单击确认后竣事拉伸下令。。。。。。
5、单击【造型】工具栏下的【差池称倒角】按纽，，，，， ，，，泛起【差池称倒角】的属性治理器，，，，， ，，，选择所需要【差池称倒角】的两条边，，，，， ，，，再如图所示设置，，，，， ，，，单击确认竣事【差池称倒角】下令，，，，， ，，，这时间获得的‘图九 毗连件 ’就是我们最终需要的工具。。。。。。
图九 毗连件
