cad中怎样用坐标画线路曲线
cad中怎样用坐标画线路曲线?凭证曲线要素再使用excel盘算出逐桩坐标后就可以很简朴的使用样条曲线在cad中画出线路曲线了,详细怎么操作看下面小编的办法

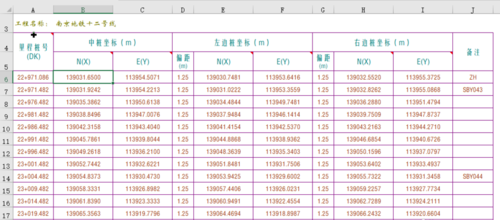

1、首先,把盘算出的坐标复制到excel中，，，，，，，分为X、Y两列坐标

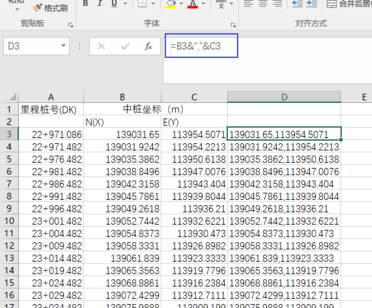

2、接着,把X、Y坐标用逗号（英文状态）毗连在一起，，，，，，，excel里用公式&","&毗连

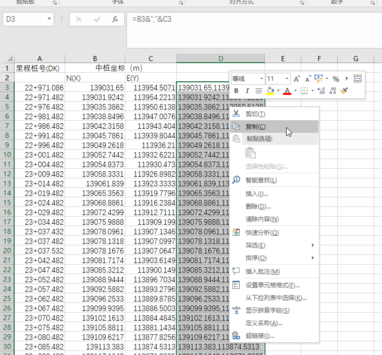

3、然后,选中坐标组，，，，，，，复制（这样数据暂时都生涯在粘贴板里）
4、翻开中望cad软件，，，，，，，新建文件或者在你需要绘制的文件里，，，，，，，直接输入spl下令（或者点击工具栏图标『样条曲线』）

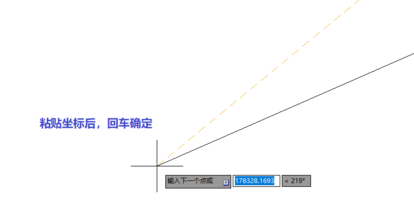

5、直接Ctrl+V粘贴（或者在下令行右键菜单“粘贴”）适才复制的坐标组，，，，，，，然后回车确定

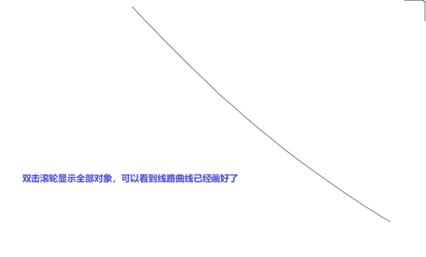

6、双击滚轮显示所有工具，，，，，，，这样就完成了
