CAD中怎样盘算不规则图形的面积
CAD中怎样盘算不规则图形的面积。。。。。。。。小编为各人先容几种要领
要领/办法1：接纳list的下令
list下令关于“直线”下令绘制的图形，，，，，，，，能够测出线段长度。。。。。。。。
并且关于“多线段”绘制的关闭图形，，，，，，，，也能读取图形面积，，，，，，，，及现成该面域的图形的周长。。。。。。。。

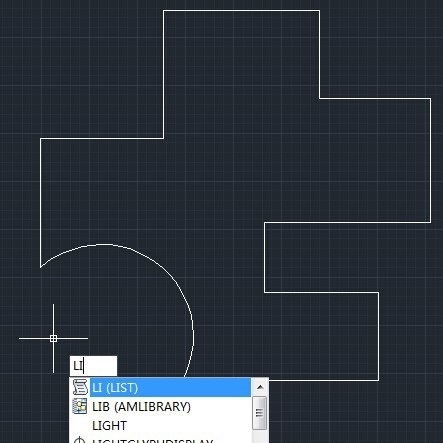

输入list下令——回车确定
2.选择多线段绘制的图形
3.回车，，，，，，，，审查输出效果。。。。。。。。红框中可以看出已经显示了图形的面积和周长。。。。。。。。
要领/办法2：接纳AREA的下令
1.area下令能够读取线段组成的图形的面积。。。。。。。。

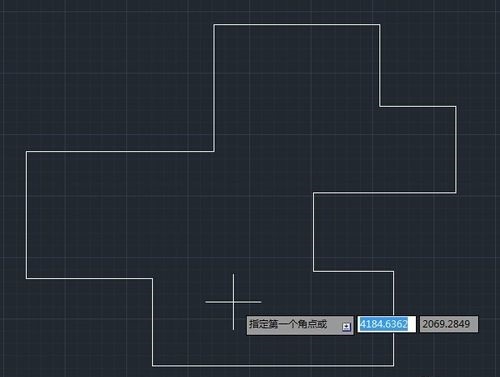

输入area——回车

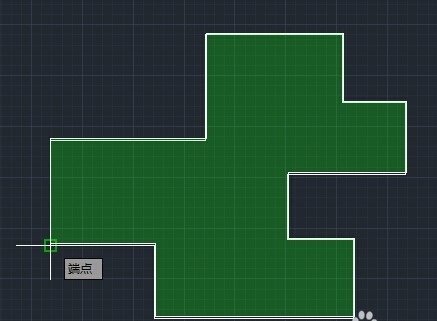

2.依次选择需丈量面积的图形的各个极点。。。。。。。。

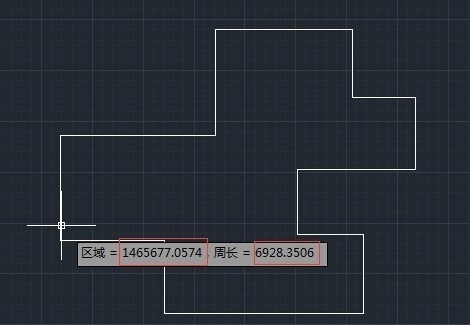

3.回车，，，，，，，，审查图形面积和周长。。。。。。。。
要领/办法3：region—massprop下令
主要针对直线绘制的各端点未现实毗连的面域图形，，，，，，，，接纳region面域下令可以使其形成一个统一的面域，，，，，，，，也可接纳massprop读取更改面域相关参数。。。。。。。。

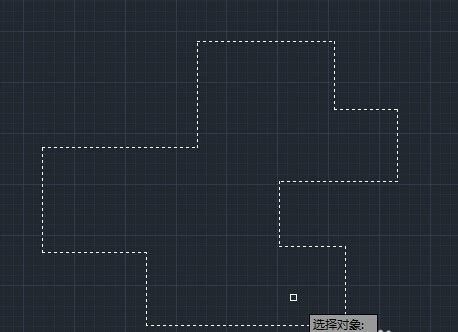

输入region下令——回车，，，，，，，，选择直线绘制图形的所有边——回车。。。。。。。。该图形将会组成面域。。。。。。。。

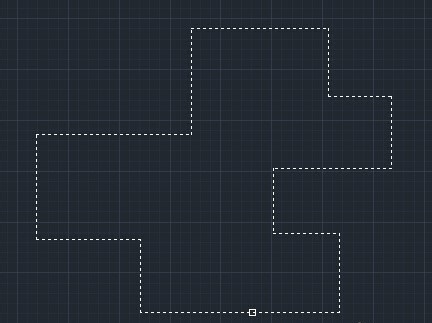

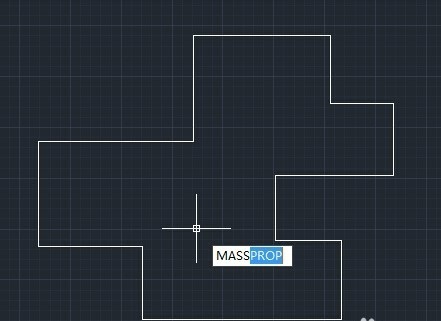

输入massprop下令——回车，，，，，，，，选中图形。。。。。。。。

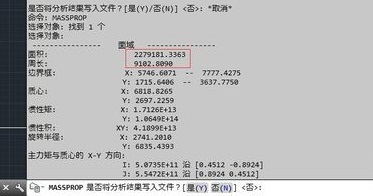

回车，，，，，，，，审查效果。。。。。。。。

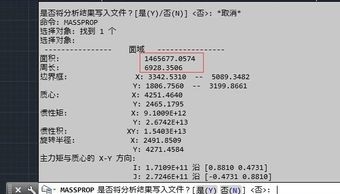

下图是接纳massprop下令读取的多线段绘制图形的面积和周长的效果显示。。。。。。。。
