CAD中45°弯头的画法
今天小编给各人先容一下使用CAD制图软件画45°弯头的要领
要领/办法
1.在绘图区域画一条长度为1000左右的线段，，，，，，，，命名为AB。。。。 。。。

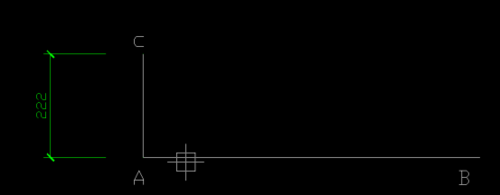

2.以AB线段的端点为起点，，，，，，，，再画一条长度为222的线段，，，，，，，，这条线段命名为AC。。。。 。。。

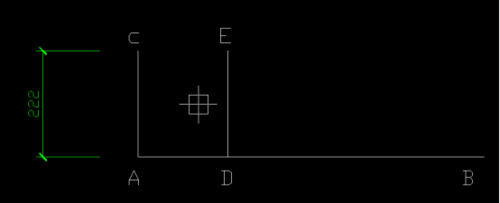

3.接着，，，，，，，，将AC向右偏移188.5，，，，，，，，获得一条线段，，，，，，，，命名为DE。。。。 。。。

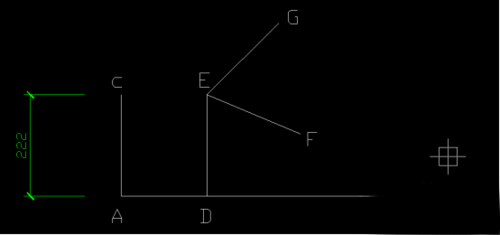

4.以E点为中心，，，，，，，，通过旋转和复制，，，，，，，，先输入RO+空格，，，，，，，，再输入C+空格，，，，，，，，旋转角度为67.5°，，，，，，，，获得线段EF及EG。。。。 。。。

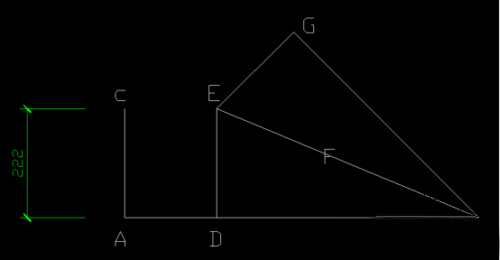

5.输入F,按住shift键的同时点击AB和EF，，，，，，，，获得它们的圆心，，，，，，，，同时，，，，，，，，毗连BG。。。。 。。。

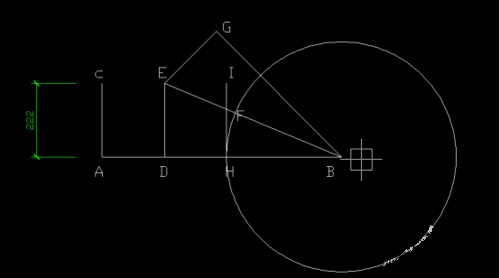

6.再以D点为中心，，，，，，，，通过对AC线段镜像，，，，，，，，获得线段HI，，，，，，，，以B为圆心，，，，，，，，HB为半径画圆。。。。 。。。效果如下：

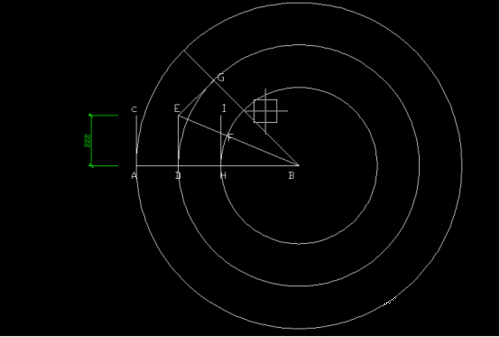

7.选中上一步画好的圆，，，，，，，，点击夹点，，，，，，，，输入快捷键C，，，，，，，，复制获得另外两个圆，，，，，，，，延伸BG至最外圆。。。。 。。。

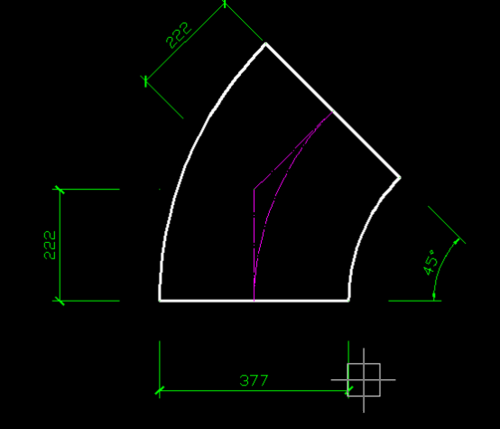

8.我们可以接着使用剪切、变换线型、标注，，，，，，，，等多种要领获得想要的图形。。。。 。。。
