在用CAD绘图的历程中，，，，，，，，我们有时间需要凭证一个指定的角度画出响应的圆弧，，，，，，，，那么怎么操作呢？？ ？？？ ？？？
下面随着小编一起来学习吧
要领一：
1、 首先，，，，，，，，各人翻开中望CAD软件

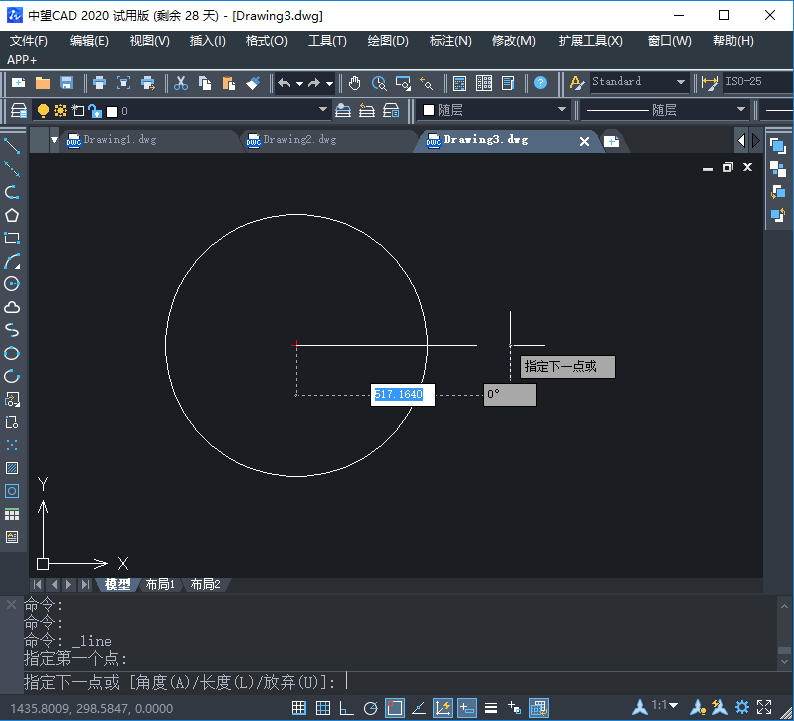

2、 使用软件绘图功效的画“圆”功效画出一个半径为R的圆，，，，，，，，然后使用“直线”功效画一条通过圆心的水平直线

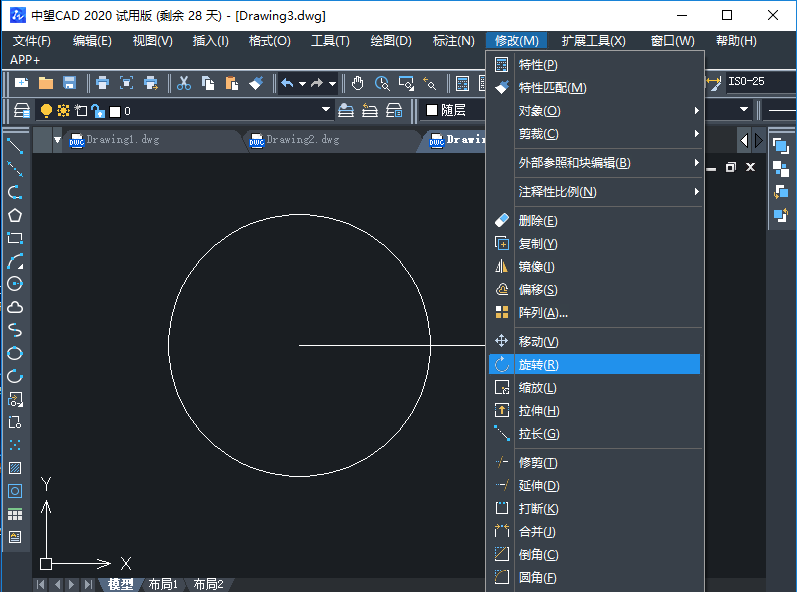

3、 在最上面的菜单栏中点击“修改”选项，，，，，，，，在弹出的对话框中找到“旋转”功效

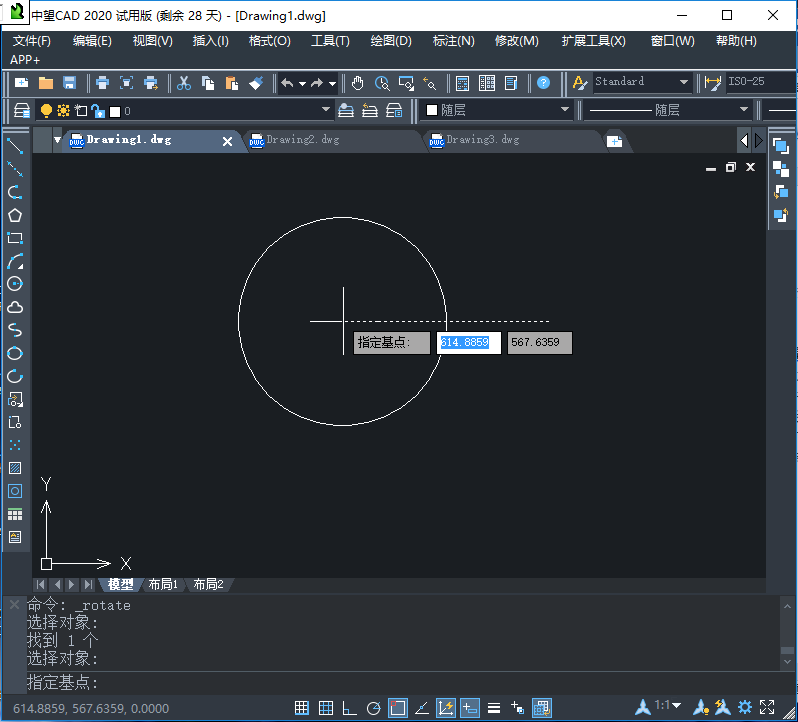

4、 点击“旋转”，，，，，，，，此时光标 为方形，，，，，，，，鼠标左键点击水平直线选择工具，，，，，，，，点击鼠标右键，，，，，，，，选择圆心为指定基点

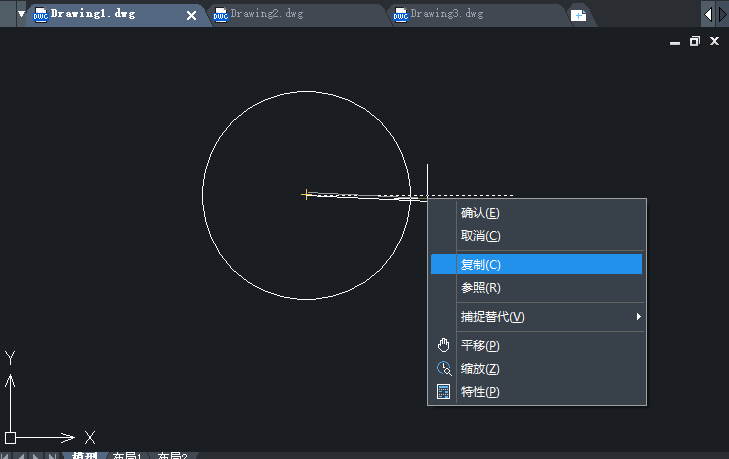

5、 然后再点击鼠标右键，，，，，，，，在弹出的对话框中点击“复制”选项

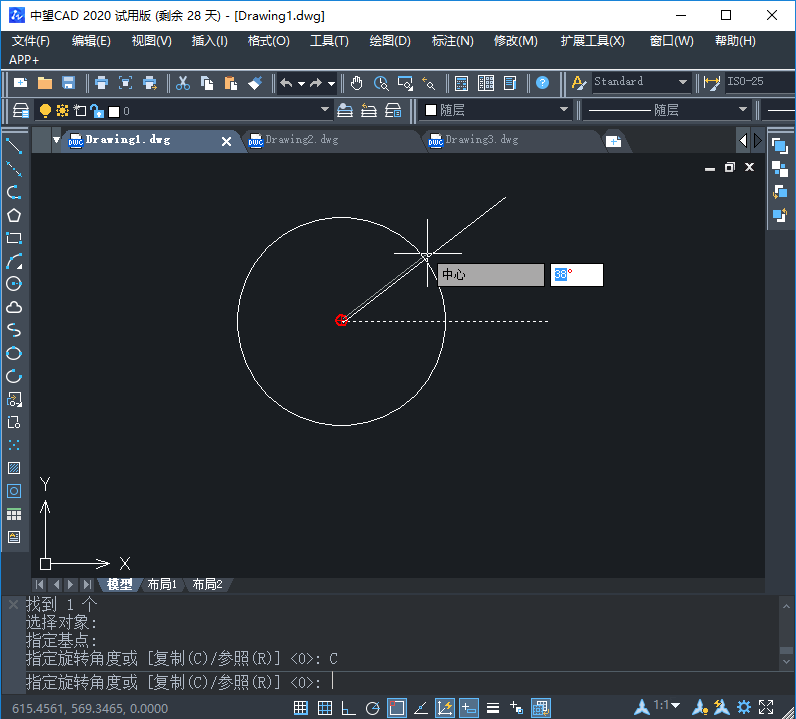

6、 凭证指定的角度旋转响应的角度，，，，，，，，鼠标左键点击确认

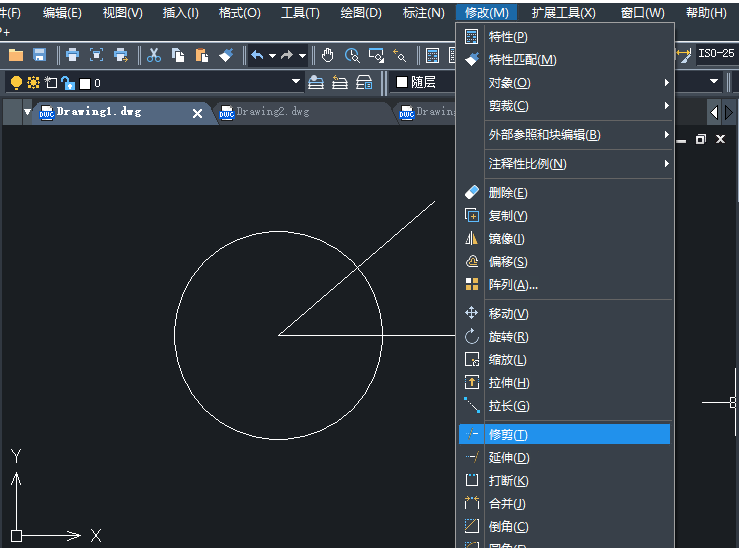

7、 然后在菜单栏的“修改”选项中找到“修剪”功效

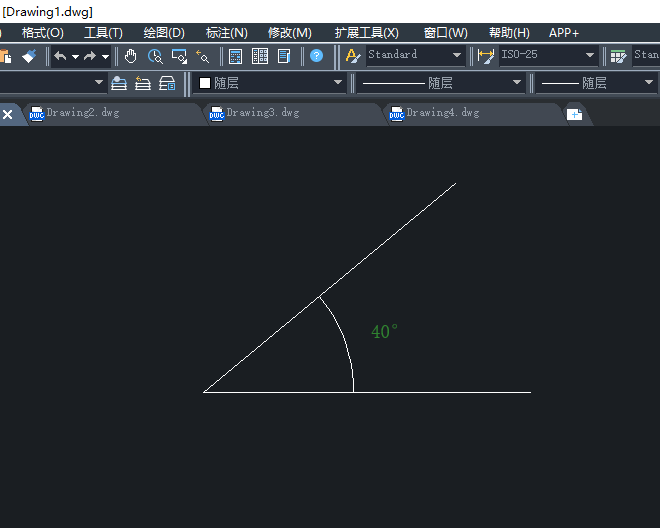

8、 最后点击“修剪”，，，，，，，，去掉多余的圆弧和直线即可获得按指定角度画好的圆弧
要领二：
除了上述要领以外，，，，，，，，CAD也可直接使用菜单栏的绘图功效画响应的指定角度的圆弧。。。 。。。 。
详细操作如下：

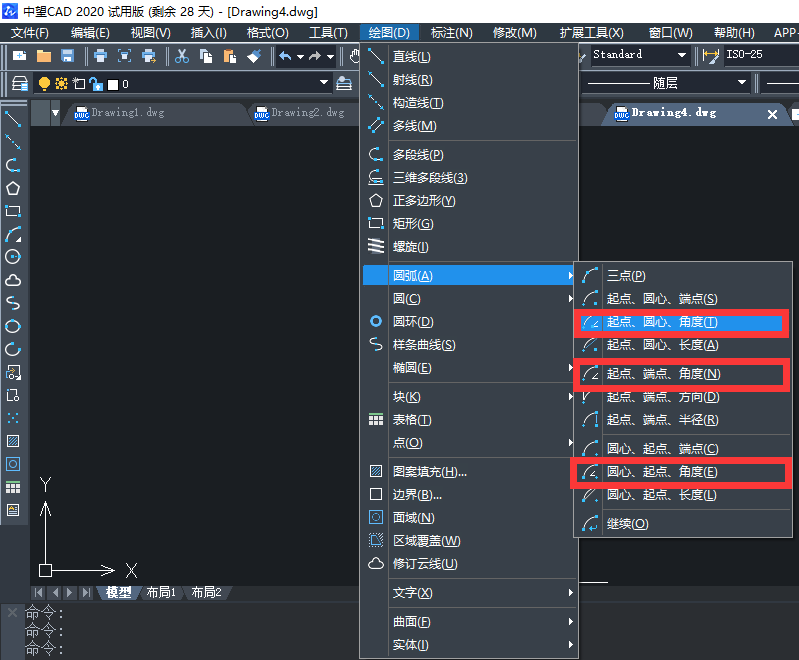

1、 各人翻开中望CAD软件，，，，，，，，在最上方菜单栏选择“绘图-圆弧”，，，，，，，，弹出的对话框里有是一种画法
2、 凭证指定的角度画圆弧，，，，，，，，可以选择下面三种选项
起点、圆心、角度（T）
起点、端点、角度（N）
圆心、起点、角度（E）
3、然后我们就可以凭证响应的已知条件选择合适的选项举行操作即可。。。 。。。 。
