使用CAD软件，， ，， ，，，怎样绘制出空心的圆柱体呢？ ？？？？？
快随着小编一起来学习一下吧
1、首先，， ，， ，，，各人翻开中望CAD软件

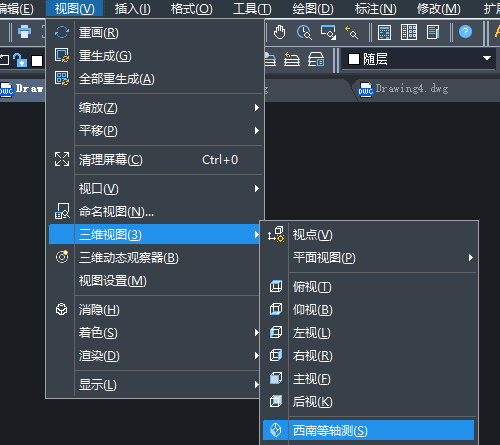

2、点击“视图”-“三维视图”-“西南等轴测”按钮，， ，， ，，，进入到三维状态里

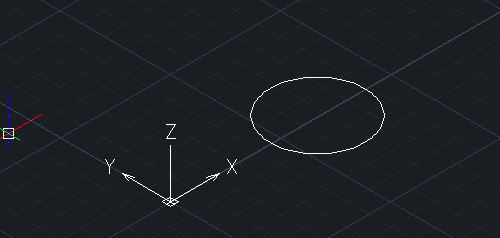

3、点击CAD软件界面左方工具栏中的“圆”按钮，， ，， ，，，绘制一个圆出来

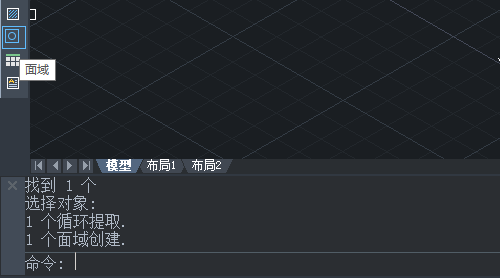

4、点击界面左方工具栏中的“面域”按钮，， ，， ，，，凭证提醒选定圆，， ，， ，，，再按回车键

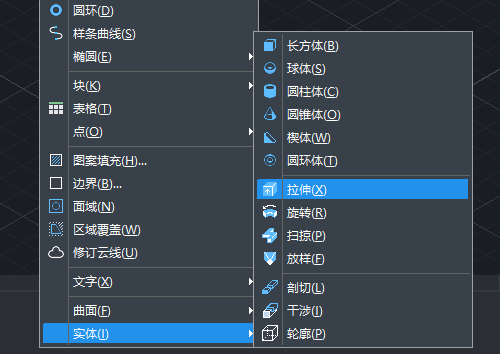

5、点击“绘图”-“实体”-“拉伸”按钮，， ，， ，，，以一定高度拉伸该圆

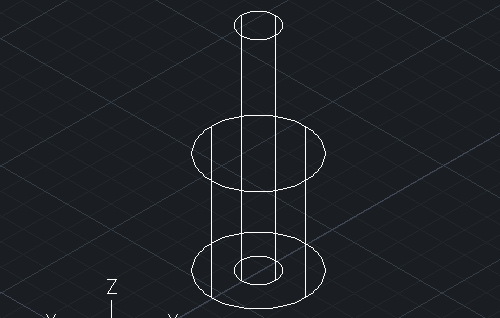

6、以同样的操作方法再绘制一个更高的立体小圆柱，， ，， ，，，如下图所示
7、在CAD软件的下令区里输入SUBTRACT，， ，， ，，，凭证下令行泛起的指示举行差集操作。。。。。 。。 。从大圆柱里减去小圆柱

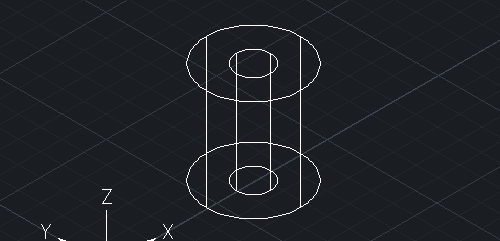

8、执行效果如下图所示
9、在下令行里输入SHA，， ，， ，，，凭证下令行泛起的指示选择F

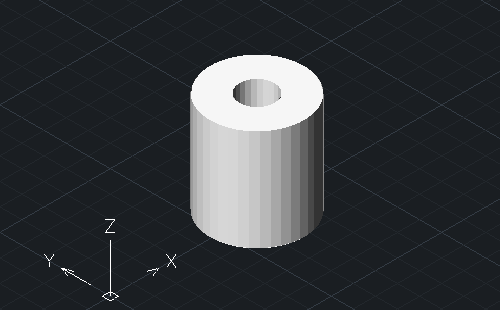

10、这样，， ，， ，，，一个空心的圆柱体就爆发了
