多线段使作为单个工具建设的相互毗连的线段组合图形，，，，，是作为一个整体而保存的组合线段，，，，，可以由直线段、圆弧段或者直线段和圆弧段的组合线段组成，，，，，可以是开放的也可以是关闭的图形。。。。。。。。接下来就以绘制如图所示的微波隔离器为熟悉多线段的操作。。。。。。。。
1、 首先，，，，，各人翻开中望CAD软件

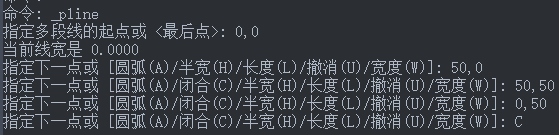

2、 选择【绘图】-【多线段】下令，，，，，绘制微波隔离器的外框，，，，，下令窗口的显示与操作如下：

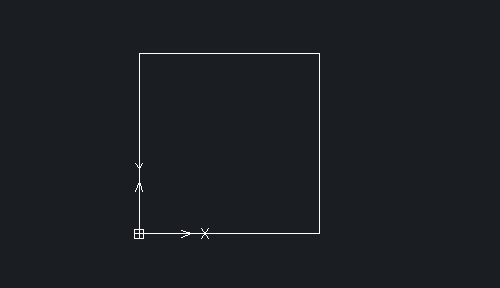

3、 绘制的外框如图：

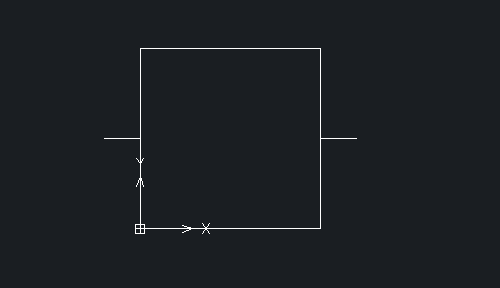

4、 选择【绘图】-【直线】下令，，，，，绘制坐标为{（-10，，，，，25），，，，，（0，，，，，25）}和{（50，，，，，25），，，，，（60，，，，，25）}的两条直线，，，，，效果如图：

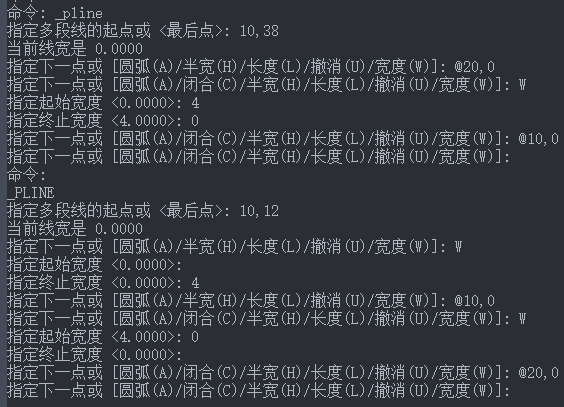

5、 选择【绘图】-【多线段】下令，，，，，在绘图区域绘制箭头，，，，，下令窗口的显示操作如下：

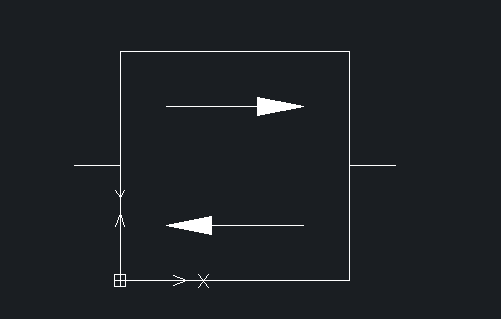

6、 箭头绘制完成如图：

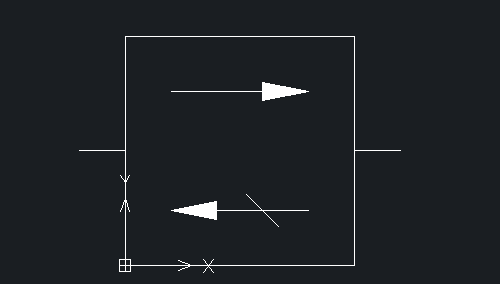

7、 点击【绘图】-【直线】下令，，，，，绘制坐标为{（26.5，，，，，15.5），，，，，（33.5，，，，，8.5）}的斜直线，，，，，最后在CAD中微波隔离器就绘制好了
