CAD的阵列有环形阵列和矩形阵列两种，，，，， ，，使用阵列下令可以重复选择工具并使其按环形或矩形排列。。。。。。 。。下面我们就以绘制工艺吊顶为例熟悉阵列下令的使用。。。。。。 。。
1、 各人翻开中望CAD软件

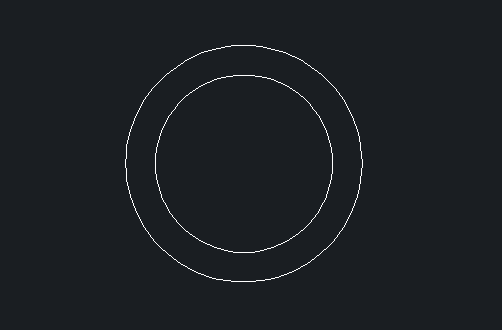

2、 选择【绘图】-【圆】下令，，，，， ，，在绘图区域空缺处合适的位置选择一点作为圆心，，，，， ，，绘制两个半径划分为100和75的圆

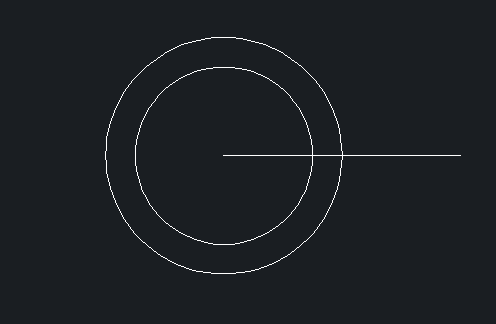

3、 选择【绘图】-【直线】下令，，，，， ，，以圆心为起点绘制一条长度为200的水平直线

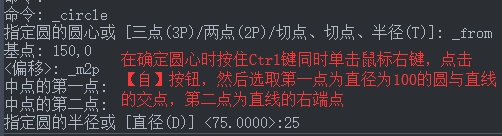

4、 选择【绘图】-【圆】下令，，，，， ，，在距离圆心150处绘制一个半径为25的圆，，，，， ，，下令窗口显示操作如下

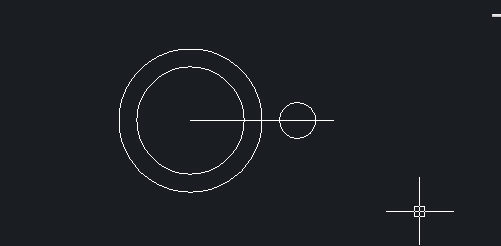

5、 绘制完成之后获得下图：

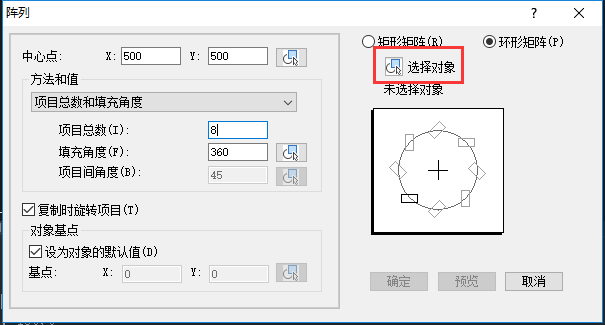

6、 选择【修改】-【阵列】下令，，，，， ，，在弹出的对话框中点击“选择工具”按钮，，，，， ，，此时阵列对话框暂时关闭

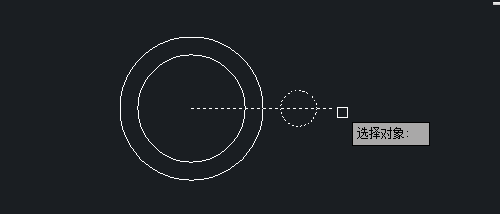

7、 在绘图区域选择半径为25的圆和水平直线为工具然后按回车键
8、 此时回到阵列对话框，，，，， ，，点击中心点按钮

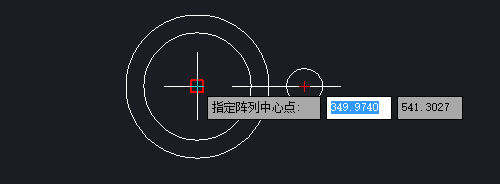

9、 选择两个同心圆的圆心为阵列的中心点

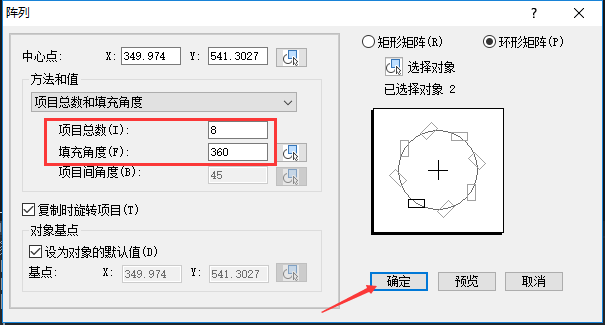

10、 在阵列对话框设置阵列项目总数为8，，，，， ，，填充角度为360°，，，，， ，，点击“确定“按钮

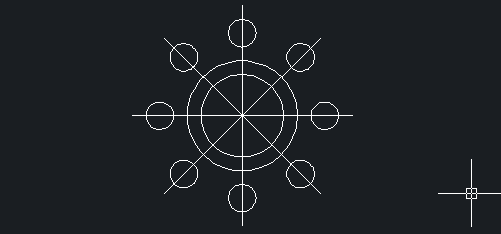

11、最后在CAD中绘制出如图所示的图形，，，，， ，，工艺吊顶的图形就绘制好了
